Mașină de rectificat cilindrice - Universal

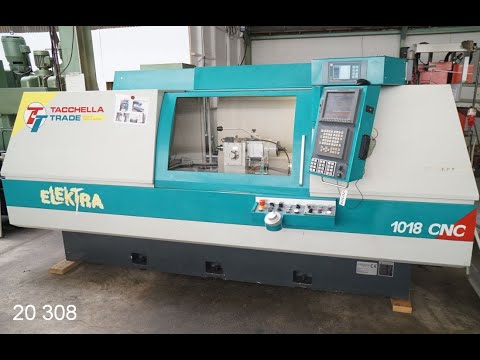

TACCHELLA Elektra 1018

Condiție: foarte bun (second hand), Domeniu de rectificare 650 x 300 x 550 mm Dimensiunea mesei 650 x 250 mm Dispozitiv automat de echilibrare Hodpfx Afervhirsfong MARCELS MASCHINEN CH

Anul fabricației: 1979, Condiție: gata de utilizare (folosit), Max. grinding diameter: 300mm, Max. grinding length: 1950mm, Max. workpiece length: 2000mm Max Feed rate 1 – 30 m/min. Coolant supply 100 l/min Inf. variable speed range 2.000 – 6.000 RPM. Spindle 88 mm Centers height 150 mm Grinding wheels 100 – 250 mm Spindle power 3,5 kW Hnodohq Uigjpfx Affeg Grinder Power 15 kW – 380 V – 50 Hz

Condiție: folosit, Mașină de rectificat plan BLOHM tip HFS 6 Nr. fabrică: 10493 An fabricație: 1973 Placă magnetică electromagnetică 600 x 300 mm Lungime de rectificare 600 mm Lățime de rectificare 400 mm Cursă longitudinală masă max. 650 mm Cursă transversală 350 mm Distanța centru ax - suprafață masă max. 600 mm Distanța centru ax - placă magnetică max. 517 mm Suprafața de prindere a mesei 1020 x 300 mm Diametru disc de rectificare 300 mm Lățime disc de rectificare 50 mm Gaură disc de rectificare 76 mm Hedpfxsd Hbafo Affjng Avans longitudinal masă 2-30 m/min, continuu reglabil Avans transversal masă 2-65 mm, reglaj electric continuu Cursă rapidă transversală 3 m/min Avans vertical 0,001 - 0,020 mm per impuls de avans Cursă rapidă verticală 0,250 m/min Turație disc de rectificare 1400 / 2800 rpm Putere motor pompă hidraulică 2,2 kW Putere motor ax disc de rectificare 5 / 6 kW Conectare rețea 380 V, 50 Hz Putere totală 11 kW - avans automat pe verticală - mișcare longitudinală a mesei hidraulică - dispozitiv de rectificat disc pe corpul axului - placă electromagnetică cu înălțime 83 mm - instalație de răcire adiacentă, cu filtru magnetic în carcasă - lubrifiere circulantă a axului de rectificare - dulap de comandă adiacent (800 x 500 mm) - pupitru de comandă pivotant - manual de operare și catalog piese de schimb Spațiu necesar L x l x H 3000 x 2200 x 2100 mm Greutate mașină de rectificat plan 3000 kg Greutate dulap de comandă 200 kg Stare bună

Condiție: bun (utilizat), Anul fabricației: 2006, ore de funcționare: 119.571 h, distanța de deplasare pe axa X: 650 mm, deplasarea axei Y: 600 mm, cursa axei Z: 500 mm, avans rapid axa X: 45.000 m/min, avans rapid axa Y: 45.000 m/min, avans rapid pe axa Z: 45.000 m/min, model de controler: Siemens 840 D, Dotări: documentație / manual, transportor de șpan, viteză de rotație variabilă continuu, Hermle C30 U Siemens 840D Ore funcționare mașină: 119.571 h, ore funcționare ax: 56.792 h - Ax HSK-A63 10.000 rpm - 32 locașuri pentru scule Hnedsxcp Srjpfx Affog - Masă rotativă SRT 280 mm cu sistem de prindere integrat HSK100 (dacă nu este necesar, poate fi acoperită sau transformată pentru sistem de prindere la punct zero) - Alimentare exterioară cu lichid de răcire - Alimentare interioară cu lichid de răcire cu bandă filtrantă de hârtie, 80 bar - Pistol pentru spălat așchii - Transportor de așchii - Modul de comandă manual - Ușă automată a cabinei - 32 magazine de scule plus încă 87 locuri suplimentare ZM87 - Compensație termică - Sistem BLUM de măsurare a sculelor pe ramă - Palpator de măsurare Renishaw - Container pentru așchii - Lampă de semnalizare status Mașina a fost verificată integral și există protocol de geometrie și rezultate de testare circularitate. Mașina poate fi inspectată și testată oricând sub tensiune. Stare foarte îngrijită.

Condiție: recondiționat general (utilizat), Anul fabricației: 2025, ore de funcționare: 36 h, Funcționalitate: complet funcțional, număr mașină/vehicul: 1024-54, Origine de fabricație: Elveția Tensiune: 380/50/3 Greutate netă: aprox. 1600 kg Poziție vamală: 8460.2920 Dimensiuni: 235x155x145 cm CARACTERISTICI TEHNICE: DIMENSIUNI PRINCIPALE: Înălțimea centrelor: 100 mm Distanța între centre: 400 mm GHIDARE LONGITUDINALĂ: Cursă maximă: 420 mm Deplasare automată minimă: 1 mm Viteză avans longitudinal: 100-3500 mm/min Timp inversare: 0-5 sec. Înclinare maximă masă la 400/650 mm: 30°/15° GHIDARE TRANSVERSALĂ: Cursă maximă: 170 mm Deplasare rapidă: 30 mm Adâncime de scufundare pe diametru: 1,9 mm Avans 1: 0,03 – 1,5 mm/min Avans 2: 0,02 – 0,3 mm/min Avans de scufundare pe impuls: 0,0005-0,025 mm PINOLĂ PORT-POLIZOR: Discul: diam. x lățime x alezaj: 350x32x127 mm Putere motor: 3 kW Viteză periferică: 30 m/s Turație: 1600/1975/2200 rpm Deplasare manuală: 120 mm Înclinare spre dreapta: 15°+30° Opțiune apărătoare pentru tren de discuri, lățime max: 50 mm PINOLĂ PORT-PIESĂ Înclinare: 0° - 90° Turații: 80/175/380/800 rpm Con interior: Morse 4 Coliere de prindere: W-20 Putere motor: 0,5 kW Greutate maximă piesă: 20 kg Cuplu la rectificare fără sprijin: 12 Nm Opțiuni acționare continuă domeniul I: 30-300 rpm Opțiuni acționare continuă domeniul II: 120-1200 rpm CONTRAPINOLĂ: Con interior: Morse 2 Cursă pinolă: 20 mm PRECIZIE DE LUCRU GARANTATĂ: Hnjdpfx Aew T Sc Nsffjg Rectiliniaritate generatoare: Între centrele la 400 mm: măsurată pe 400 mm: 0,002 mm Între centrele la 650 mm: măsurată pe 650 mm: 0,003 mm Precizie de circularitate la rectificare fără sprijin: 0,0004 mm DATE DE RACORDARE: Putere absorbită: max. 8 kVA Abateri admise de tensiune: –15 % +10 % Abateri admise de frecvență: +/- 3 % Aer comprimat: 5 bar Cu excepția erorilor sau omisiunilor, aceste date tehnice sunt furnizate fără angajament.

Anul fabricației: 1990, Condiție: revizuit în atelier (folosit), Rectificare plană (Rectificatoare tangentială) Marcă: Jakobsen Model: 1432 An fabricație: 1990 Turație: 1400 rpm Suprafață de rectificat: 800x400 mm Dimensiuni masă: 1000x350 mm Sarcină maximă pe masă: 400 kg Înălțime maximă piesă: 475 mm Hedpfxeiv S Ave Affong Dimensiuni pietrei abrazive: 350x50x127 mm Afișaj digital Heidenhain ND 221B. Masă magnetică 800x350 mm Selter electronică cu regulator de magnetizare. Distanță maximă între masă și roată: 650 mm Filtru marcă MONNET, an 2007 Incluse seturi de pietre abrazive (vezi fotografiile).

Anul fabricației: 1990, Condiție: bun (utilizat), A 4-a axă CNC Hjdpfxsgabu Ue Affong Fabricație: NIKKEN Tip: CNC-200 An: 1990 cu contrapunct și placă de bază.

Condiție: ca nouă (mașină de expoziție), Anul fabricației: 2023, ore de funcționare: 31 h, Aparat de măsurare CNC cu coordonate 3D Profitech Innometrik Advanced, construcție tip portal (aparat demo la preț special) Open Cable Caracteristici speciale ale construcției portalului: - Construcție portal cu centru de greutate coborât, separare largă a lagărelor și raport optim între rigiditate și masă. - Ghidaje din granit care asigură o stabilitate termică, dimensională, torsiune și geometrică uniformă a mașinii. - 24 de lagăre de aer pentru mișcare lină pe cele trei axe. - Dinamică ridicată pentru performanță superioară; mașina poate atinge accelerații comparabile cu cele ale CMM-urilor medii și mari. - Materialele și componentele termorezistente reduc la minimum influența fluctuațiilor de temperatură ambientală asupra rezultatelor de măsurare. - Filtru de aer și regulator. - Sistem pneumatic de compensare a greutății pe axa Z. - Masă de granit cu inserții filetate M10. - Suporturi pasive pentru izolare la vibrații. Date tehnice: Cursă de măsurare: X: 500mm, Y: 600mm, Z: 400mm Greutate maximă piesă: 250kg Greutatea utilajului: 850kg Dimensiuni totale: 1290x1160x2350mm Precizie conform DIN EN ISO 10360-2 / ISO 10360-4: - Abatere volumetrică de palpare: MPEP= 2,2µm - Abatere volumetrică la măsurarea lungimii: MPEE= 2,2+ L / 350 (µm) Condiții de mediu: Hnsdpfx Afsdyah Sjfog Temperatura standard a încăperii: 18-22°C Temperatura de funcționare: 10-35°C Alimentare cu aer comprimat: Presiune minimă: 6 bar Consum de aer: 90 NI/min Poate fi configurat ca pachet complet cu sistem de palpare, punere în funcțiune software și instruire. (Întreținerea și calibrarea anuală pot fi de asemenea oferite).

Condiție: folosit, Anul fabricației: 2002, Diametru de rectificare: 350 mm Lungime de rectificare: 1000 mm Înălțime pe centru: 175 mm Necesar spațiu: aprox. 3,6/3,5 m Fotografii ale unei mașini identice, dar cu înălțime pe centru de 225 mm Bază: Kellenberger Kel-Varia UR175-1000 Kelco 120 Cap de rectificare UR cu T1-T2-T3 Echipare de bază: - T1: Diametru disc de rectificat 500 mm - T2: Diametru disc de rectificat 400 mm - Axă B infinit variabilă, cu rezoluție înaltă - Sistem de măsură Marposs pentru măsurarea sculelor - Poziționare longitudinală activă - GAP pe T1 și T2 de la ELASO, integrat fără contact în interfața de comandă - Echilibrare semi-automată de la ELASO, integrată în interfața de comandă - Contrapunct cu retragere manuală - Cap de fixare piesă: con Morse 5, cu prindere conică scurtă DIN 55026 - Echipament de rectificare interioară cu acționare prin curea Opțiuni contra cost: - Cap de fixare piesă nou, de precizie înaltă, cu acționare cu cuplu - Echipament rectificare interioară pentru electrobroaște de înaltă frecvență, diametru 120 mm - Broaștina interioară HF Fischer MFM-1224/42/31 D-21 - Broaștină HF cu prindere HSK, 24.000 rpm, cu senzor GAP integrat (timp de livrare) - Axă C comandată CNC - Rectificare non-circulară - Șurub hidrostatic pe axa X - Agregat hidrostatic nou cu o singură pompă și acumulare de presiune, pentru eficiență energetică sporită - Monitorizarea conținutului de apă în sistemul hidrostatic - Sistem de exhaustare Alte opțiuni disponibile la cerere Revizie mecanică: - Mașină complet revizuită conform protocolului Kellenberger - Cabină nouă, cu design orientat spre service - Re-vopsire Revizie electrică: - Nou sistem de comandă CNC modern pentru mașini de rectificat rotund, cu interfață BEMA - Dulap de comandă reconstruit - Tehnologie de acționare nouă - Toate cablurile electrice, presostate etc. înlocuite - Rigle optice absolute noi pe axe X și Z - Encoder absolut nou (pentru axa B) Comandă: Software-ul de rectificare constă într-o licență de bază și diverse opțiuni, în funcție de echiparea utilajului. Software de bază: - Rectificare oscilantă exterioară/interioară - Rectificare de adâncime exterioară/interioară - Rectificare plan oscilantă exterioară/interioară - Rectificare plan de adâncime exterioară/interioară - Rectificare conică oscilantă exterioară/interioară - Rectificare rază exterioară/interioară, cu rază dresată pe disc - Rectificare semi-automată oscilantă - Zeronare piesă - Zeronare disc de rectificat - Măsurarea diamantului de dresaj - 2 diamante de formă - 1 diamant de formă sau rolă de dresaj (rolă necesară) - Rolă de formă (rolă necesară) - 3 dresoare liniare - Corecții - Măsurare poziție Z (este necesar palpator) - Detectare GAP (este necesar dispozitiv de aliniere) OPȚIUNI contra cost: Software pentru rectificare de profil prin adâncire: - Rectificare adâncime profilată exterioară/interioară cu disc de profil Software pentru rectificare de profil: - Rectificare profilată exterioară/interioară cu disc drept Software pentru rectificarea filetului: Hnodpfxeuxfuco Affog - Rectificare filet exterior/interior cu una sau mai multe începuturi, filet pe disc dresat. Dresare disc cu unul sau mai multe şanţuri. Unghiul flancului liber selectabil. Software pentru rectificare filete trapezoidale: - Dresare suplimentară pentru filete trapezoidale posibilă Rectificare adâncire non-circulară exterioară/interioară: - Rectificare oscilantă non-circulară exterioară/interioară Software pentru rectificare non-circulară: Premisă pentru rectifica

Anul fabricației: 1985, Condiție: gata de utilizare (folosit), Dimensiuni masă: 1435x460 mm, Număr/Lățime/Distanță: 5/16/80 mm, Comandă: TNCi-120, Lungime: 1435 mm, Lățime: 2330 mm, Înălțime: 1648 mm, Greutate: 3,1 t, cu documentație, accesorii disponibile, fără defecte cunoscute, este posibilă vizionarea la fața locului. Hodpslbmupjfx Affjng
