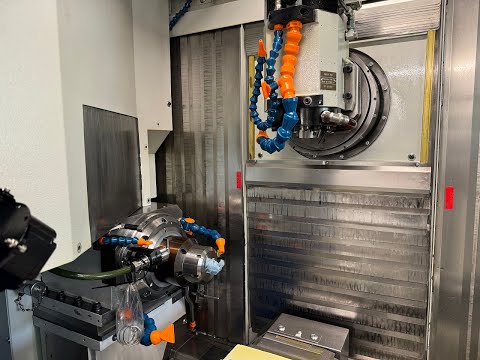

Centru de prelucrare vertical

Willemin W508-MT

Stare: folosit, DATE TEHNICE - Număr de axe: 5 FRAZĂ PRINCIPALĂ - Prindere unealtă: HSK-E40 - Putere motor ax principal: 10/15 [kW] - Turație ax principal: 30000 [rpm] AXE LINIARE - Cursă axe X/Y/Z: 450/200/425 [mm] - Viteză rapidă (X/Y/Z): 40 [m/min] AXĂ ROTATIVĂ B - Cursă: -15/+100 [grade] Iedox Tiwljpfx Ahyeap - Rezoluție minimă: 0.0001 [grade] SCHIMBĂTOR DE SCULE - Tip schimbător de scule: Bras chargeur - Număr de scule în magazie: 48 AXĂ ROTATIVĂ - Turație ax: 6000 [rpm] - Diametru maxim bară: 42 [mm] GREUTATE ȘI DIMENSIUNI - Spațiu necesar: 3150 x 2650 [mm] - Înălțime mașină: 2600 [mm] - Greutate mașină: 2500 [kg] ORE DE FUNCȚIONARE - Ore de funcționare: 22309 [ore] ACCESORII - Control: Fanuc 31i-Model A5 - Lampă de stare cu 3 culori - Rezervor lichid de răcire * cu răcitor lichid de răcire - Sistem de extracție abur de ulei - Magazie pentru bare: -

Stare: folosit, DATE TEHNICE - Număr de axe: 3 BROȘĂ DE FREZARE - Prindere sculă: HSK40 - Viteză de rotație broșă: 12.000 [rpm] - Putere motor broșă: 7,6 [kVA] AXE LINIARE - Cursă axe X/Y/Z: 500 / 410 / 610 [mm] SCHIMBĂTOR DE SCULE - Tip schimbător scule: Bras chargeur - Număr scule în magazie: 26 - Timp schimbare sculă: 0,7 [sec] MASĂ - Dimensiuni masă: 650 x 400 [mm] - Încărcare maximă masă: 200 [kg] Iajdpfx Aheuhbt Reyep ALIMENTARE ELECTRICĂ - Tensiune de alimentare: 220 [V] - Putere totală instalată: 25 [kVA] GREUTATE ȘI DIMENSIUNI - Spațiu necesar: 1.640 x 2.100 [mm] - Înălțime utilaj: 2.274 [mm] - Greutate utilaj: 2.250 [kg] ORE DE FUNCȚIONARE - Ore de funcționare: 9070 [h] ACCESORII - Sistem de comandă: BROTHER A00 - Manivelă electronică - Interfață: RS232 - Sondă de măsurare piesă: Renishaw OMP 60 - A 4-a axă: LEHMANN fără convertizor - Transportor șpan - Rezervor lichid de răcire - Livrare internă agent de răcire (IKZ): 70 [bar] - Sistem de aspirare ceață ulei: AAF Astrosta - Transformator electric - Suport scule: 42

Stare: revizuit în atelier (folosit), An de fabricație: 2008, ore de funcționare: 13.600 h, Funcționalitate: complet funcțional, număr mașină/vehicul: 106, Mașină parțial revizuită de Willemin, cu geometrie nouă și arbore secundar nou de 6.000 rot/min. Șuruburi cu bile noi pe axele X-Y-Z. Aliniere și calibrare. Pregătită pentru producție. 5 axe - Fanuc 31i A5 - HSK40E - max 30.000 rot/min - An fabricație 2008. Țara de origine: CH Tensiune: 3x400V / 60Hz; 50 A; 35 kVA Dimensiuni: 270x200x260 cm Greutate netă mașină: 2500 kg CARACTERISTICI TEHNICE WILLEMIN MACODEL 508 MT Comandă: Fanuc 31i A5 Axa X: 450 mm Axa Y: 200 mm Axa Z: 425 mm Iedpfxjw T Tlre Ahyoap Axa B: -45° la +100° Axa U: 300 mm Magazin scule: 48 posturi PickUp Arbore principal A: max Ø42 mm, max 6.000 rot/min Arbore principal C: max Ø42 mm, max 3.000 rot/min Arbore motorizat de frezare: HSK40E, MAX 30.000 rot/min Cu excepția eventualelor greșeli sau omisiuni, informațiile tehnice prezentate nu sunt angajante.

An de fabricație: 2015, stare: foarte bun (second hand),

Stare: folosit, An de fabricație: 2014, Detalii tehnice: Iasdpfx Ahot Uw Avoyop Diametru de rectificare max.: 3-220 mm Lățime roată de reglare: 500 mm Lățime max. roată de rectificare: 500 mm Greutatea mașinii aprox.: 16 t Spațiu necesar aprox.: 12 x 10 x 8 m Diametru min./max. roată de rectificare: 420-610 mm Diametru x lățime roată de rectificare interioră: 304,8 x 500 mm Diametru min./max. roată de reglare: 300-350 mm Mașina este în prezent configurată pentru rectificare prin avans plan (Einstechschleifen). Rectificare fără centru cu automatizare și PPM Marposs; Güdel Rectificarea cu JUPITER înseamnă rectificare cilindrică fără centre, la cerere și cu CBN. JUNKER combină această metodă de rectificare cilindrică cu roți abrazive CBN, ceea ce, datorită duratei lungi de viață a discului, asigură avantaje semnificative de productivitate, mai ales la producții mari. De asemenea, are loc o îndepărtare simultană pe toată lățimea piesei, fapt care reduce semnificativ timpii de prelucrare atât în producția de serie mare, cât și la loturi mici. Procese de rectificare cu JUPITER Pentru rectificarea fără centre există două procedee: rectificarea prin trecere și rectificarea prin avans plan. Ambele procedee sunt posibile cu JUPITER. Domenii de utilizare rectificare prin trecere: - Bolțuri și corpuri de rulmenți - Inele mari - Inele mai mici - Componente pistoane (ex. pentru compresoare) - Arbori cu diametru constant - Tije piston (ex. pentru amortizoare) - Pistoane mici pentru sisteme hidraulice și de injecție - Sârme și bară de precizie - Bolțuri piston Domenii de utilizare rectificare prin avans plan: - Arbori rotor - Piese transmisie - Suprafețe de lagăr pentru arbori cu came - Segmente tubulare pentru arbori cu came construiți - Articulații cardanice - Piese ac pentru sisteme de injecție - Tulpini supapă - Role cilindrice

An de fabricație: 2012, stare: bun (utilizat), Muratec MW120 GT de vânzare Utilizată, în stare excelentă. Mașina poate fi inspectată cu programare prealabilă. Iodpfx Aheifi D Tsysap Livrarea este responsabilitatea clientului, însă putem oferi asistență la ambalare și încărcare, dacă este necesar. Livrare: EXW Székesfehérvár

Stare: gata de utilizare (folosit), An de fabricație: 2005, ore de funcționare: 42.768 h, producător de controlere: HEIDENHAIN, turația arborelui principal (max.): 18.000 rot/min, numărul de axe: 5, Această mașină DMG DECKEL MAHO DMU 50 eVo linear cu 5 axe a fost fabricată în anul 2005. Este echipată cu control HEIDENHAIN, răcire internă prin ax (IKZ) de 40 bari, un magazin de scule cu 60 de posturi și o turație a axului principal de 18.000 rpm. Mașina dispune de opțiuni de automatizare complet reglabile pentru diverse formate de produs și poziționări. Dacă sunteți în căutarea unei freze de înaltă calitate, vă recomandăm mașina DMG DECKEL MAHO DMU 50 eVo linear pe care o avem disponibilă spre vânzare. Contactați-ne pentru mai multe informații. • Magazin de scule: 60 scule • Răcire prin ax (IKZ): 40 bari • Ax revizuit în 2024 • Revizie a axelor B și C în 2024 Echipare suplimentară • Automatizare (manipulare produse), complet reglabilă pentru format și poziționare • Filtru cu bandă de hârtie • Sistem de detectare a ruperii sculei cu laser Blum • Sistem de exhaustare exclus Specificație tehnică Iaodpfx Aex Rd Hpehyep Portsculă: SK 40

Stare: aproape ca nou (folosit), An de fabricație: 2012, 12 stații, Control Siemens Sinumerik 840D, încărcare/descărcare, unitate de filtrare aer VAS, (an fabricație 2012) Date tehnice - Axuri de rectificare (cu două capete de ax) Interfață - con ø 31,75 mm Putere 100% / 40% ED - 11,5 / 14,5 kW Turație standard - 8.000 rpm Opțiune: Un capăt de ax Interfață - HSK 50E Putere - 100% / 40% ED - 11,5 / 14,5 kW Turație standard - 8.000 rpm Opțiune: Un capăt de ax Interfață - HSK 50E Iasdpfev Igghox Ahyop Putere 100% / 40% ED - 11 / 12 kW Turație standard - 18.000 rpm Opțiune: Un capăt de ax Interfață - HSK 80E Putere 100% / 40% ED - 30 / 30 kW Turație standard - 8.000 rpm Opțiune: ax de înaltă frecvență - la cerere Masă mașină Suprafață de prindere - 1.000 x 500 mm Număr, distanță și lățimea canalelor T - 9 / 50 / 12H7 mm Domeniu de prelucrare Axa X - 700 mm (opțional) 1.000 mm (opțional) 1.200 mm Axa Y - 410 mm Axa Z - 500 mm Axa C, unghi de rotație - 320° Opțiune: X3 - ax auxiliar Cursă de lucru - 400 mm Sistem de măsurare și avans Rezoluția axelor liniare - 0,0005 mm Viteză rapidă a axelor liniare - 30.000 mm/min Rezoluția axelor rotative - 0,001° Viteza de rotație a axei C - 400 rpm Ax rotativ (axa A) Înălțime vârf standard - 175 mm Viteză de rotație ca ax - 2.600 rpm Interfață standard - ISO SK 50 / centrare 70H5 Opțional - HSK 100 / 80 / 63 / 50 Schimbător de scule (opțiune) HSK50E Număr scule / Diametru scule Roată interioară - 5 / 300 mm până la 9 / 100 mm Roată exterioară - 7 / 300 mm până la 16 / 100 mm HSK80E Număr scule / Diametru scule Roată interioară - 5 / 300 mm până la 8 / 100 mm Roată exterioară - 7 / 300 mm până la 14 / 100 mm Dimensiunea piesei Diametru 340 mm Lungime 550 mm Distanță între vârfuri 500 mm Alimentare electrică Tensiune de lucru 400V / 50Hz protejat la 80 A Controller Control numeric Siemens - Sinumerik 840 DSL Pneumatică Presiune de lucru - 6 - 10 bar Greutate Greutate totală în funcție de echipare 10.000 kg sau mai mult Spațiu necesar la amplasare Lungime x lățime (standard) 3.227 x 2.700 mm Înălțime în exploatare 3.550 mm Înălțime cu opțiune duze de răcire 3.810 mm (înălțime minimă hală 4.100 mm)

Stare: foarte bun (second hand), An de fabricație: 2013, Cursă X 1000 mm Cursă Y 550 mm Cursă Z 500 mm Comandă CNC Fanuc Oi-MD Ijdoxvdtwspfx Ahyoap Dimensiune masă 1.100 x 500 mm Încărcare maximă masă 700 kg Portsculă ISO BT-40 Turație ax 10.000 rpm Avans continuu 24.000 mm/min Rapid traverse 36/36/30 m/min Putere motor ax principal 15/11 kW Magazie scule cu 24 poziții Instalație de răcire înaltă presiune (IKZ) 20 bar Tensiune de operare 400 V Consum total de putere 30 kVA Greutate mașină aprox. 6,5 t Dimensiuni mașină aprox. 3,35 x 2,20 x 2,67 m Transportor așchii 2,40 x 1,50 x 1,40 m Sistem de filtrare 0,90 x 1,40 x 1,30 m Transformator 0,60 x 0,55 x 0,55 m - Seria nr.: M281361B5N D - Ore funcționare mașină: 21.011 h - Cu divizor NC fabricație KITAGAWA (apel prin comandă M) - Comandă: FANUC Oi-MD - IKZ 20 bar - Transportor așchii

Stare: foarte bun (second hand), An de fabricație: 1991, Diametrul roții - max. 10 - 330 mm Isdpfsw I Hq Djx Ahyeap Lățimea roții 180 mm Modul - max. 7 Modul - min. 0,5 Lungime de strângere 420 mm Număr de dinți 10 - 600 Unghi de înclinare - max. +/- 45° Turație 1100 - 1900 rpm Diametru disc de rectificat 280 - 350 mm Lățimea discului de rectificat 84 - 104 mm Greutatea mașinii aprox. 5,1 t Spațiu necesar aprox. 4,5 x 6,0 x 2,3 m
