Mașină de frezat cu coloană mobilă

TOS KUŘIM FREP-D 20X40A

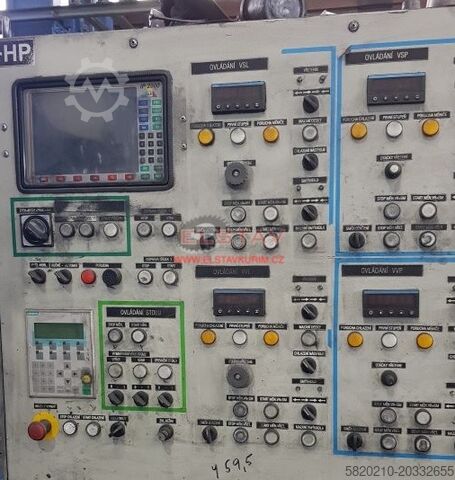

CARACTERISTICĂ GENERALĂ A UTILAJULUI

Caracteristica principală a utilajului este portalul fix cu masă mobilă. Portalul dispune de o traversă reglabilă pe înălțime, echipată cu unul sau două capete port-freze verticale în execuție VFS 160. De asemenea, portalul este dotat cu unul sau două capete port-freze laterale (orizontale) VFS 160.

Tipurile menționate de capete port-freze pot fi echipate cu capuri suplimentare de frezare, fiind disponibile până la 4 bucăți.

Suprafața de prindere a utilajului constă din două mese de fixare cuplate, care pot fi folosite și separat prin decuplare (doar una poate fi folosită la un moment dat).

Masă de fixare

Dimensiuni 1 masă…………… 2.000 x 4.000 mm
Lungimea totală a meselor cuplate…………….. 9.000 mm
Suprafața de prindere a meselor cuplate……………. 8.500 mm
Canale T de fixare (lățime x pas x număr)…………….. 36 mm x 180 mm x 11 buc.
Înălțimea mesei de lucru față de fundație……………. 1.000 mm
Capacitate de încărcare pe 1 m lungime masă…………….. 5.000 kg
Cursa unei mese……………. 4.250 mm (mese cuplate 9.000 mm)
Avans de lucru al mesei…………… 15 – 3.000 mm/min
Avans rapid…………….. 9.000 mm/min

Portal cu traversă reglabilă pe înălțime

Trecere între coloane…………….. 2.750 mm
Reglarea pe înălțime a traversei……………. 2.295 mm
Avans transversal al traversei…………… 750 mm/min

Cap port-freză vertical VFS 160

Con de prindere…………….. ISO 60
Puterea capului port-freză…………… 50 kW
Njdoxpudtspfx Ac Aswk
Interval turații……………. 15 – 710 rot/min
Avans de lucru…………… 10 – 2.000 mm/min
Avans rapid…………… 2.000 mm/min
Distanța frontală cap port-freză – masă fixare……………. 425 – 2.720 mm

Cap port-freză orizontal VFS 160

Con de prindere…………….. ISO 60
Puterea capului…………… 50 kW
Interval turații……………. 15 – 710 rot/min
Avans de lucru…………… 5 – 1.000 mm/min
Avans rapid…………… 1.000 mm/min
Distanța cap port-freză – canal T central masă………… 377 – 1.177 mm

Dimensiuni totale utilaj (L x l x h):
20.720 mm x 8.500 mm x 7.150 mm

Capuri suplimentare de frezare:

Cap NVS (prelungitor)
Con de prindere………… ISO 60
Turații………… 15 – 710 rot/min
Putere maximă transmisă la 60 rot/min = 40 kW
Cuplu maxim………….. 6.500 Nm

Cap HFUS (cap frezor universal)
Con de prindere………… ISO 60
Turații………… 15 – 710 rot/min
Putere maximă transmisă la 80 rot/min = 22 kW
Cuplu maxim…………… 2.700 Nm
Posibilitate de rotație pe axa verticală…….. 360°
Posibilitate de rotație pe axa orizontală…… 360°
Reglarea pinolei…………… 50 mm

Cap HFOS (cap frezor dublu, drept – unghi drept)
Con de prindere………… ISO 60
Turații………… 15 – 710 rot/min
Putere maximă transmisă la 60 rot/min = 40 kW
Cuplu maxim…………… 6.500 Nm
Posibilitate de rotație
