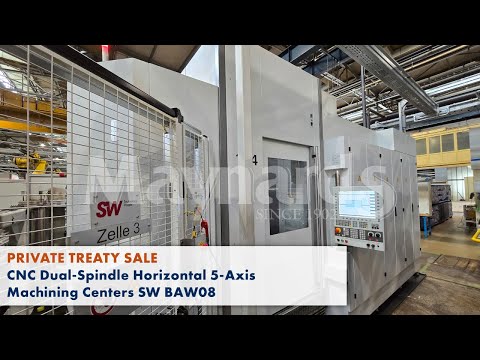

Centru de prelucrare cu 5 axe și dublu ax principal

SW Schwäbische Werkzeugmaschinen BAW08-22

Această mașină-uneltă de prelucrare cu dublă arbore principal din seria SW este proiectată pentru productivitate maximă în producția de serie, în special pentru industria auto și furnizorii acesteia. Mașina este echipată cu două arbori principali motorizați dispuși simetric, un sistem dublu NC de basculare și două mese rotative acționate direct, permițând prelucrare simultană pe 5 axe și așchiere paralelă.

Echipată cu CNC Siemens 840D sl, lubrifiere cu cantitate minimă, acționări de avans de înaltă dinamică și un magazin de scule cu 84 de poziții, instalația permite procese de prelucrare dinamice, precise și eficiente energetic. Construcția compactă și sistemul de scule cu preluare pick-up asigură timpi de schimb sculă foarte scurți și disponibilitate ridicată.

Mașina este ideală pentru prelucrări de înaltă precizie precum corpuri, elemente structurale, componente de transmisie și piese din aluminiu, fontă sau oțel în producție mare.

CNC
SIEMENS 840D SL

Racord electric
Tensiune alimentare: 3 × 400 V / 50 Hz (cu împământare)
Tip rețea: TN-S sau TN-C
Putere totală instalată: 152 kVA
Factor de putere: 0,6
Siguranță: 250 A gG (5 s)

Greutate
Greutate operațională mașină: 28.000 kg
Greutate transport: 24.500 kg

Magazin scule
Schimbare scule: sistem pick-up
Gestionare scule: poziții de scule cu codare fixă
Capacitate: 84 scule (2 × 42)
Greutate totală maximă scule: 400 kg

Acționări de avans
Tip motor: motoare sincrone trifazate
Sistem de măsurare X/Y/Z: direct, absolut

Axe X1 și X2
Avans rapid: 120 m/min
Accelerație maximă: 10 m/s²
Factor Kv: 6
Forță de vârf: 2 × 6.000 N
Forță continuă: 2 × 3.000 N
Precizie de poziționare: Tp = 0,008 mm

Axa Y
Avans rapid: 120 m/min
Accelerație maximă: 11 m/s²
Factor Kv: 6
Forță de vârf: 20.000 N
Forță continuă: 10.000 N
Precizie de poziționare: Tp = 0,008 mm
Bedpfxjxt D D Rj Aa Tocu

Axe Z1 și Z2
Avans rapid: 120 m/min
Accelerație maximă: 20 m/s²
Factor Kv: 6
Forță de vârf: 2 × 6.000 N
Forță continuă: 2 × 3.000 N
Precizie de poziționare: Tp = 0,008 mm

Arbori principali
Configurație arbori: orizontală, dublu arbore principal în paralel
Diametru arbore: 40 mm
Prindere sculă: HSK-A63
Răcire: arbori cu motor răciți cu lichid
Lubrifiere: lubrifiere cu cantitate minimă (ulei)
Forță de strângere mecanică: >18 kN
Limită uzură: 16 kN
Turație: 1 – 17.500 rpm
Timp de accelerație: 0,7 s
Putere: 2 × 35 kW la 4.200 rpm (40% ED)
Putere nominală: 2 × 26 kW la 4.200 rpm
Cuplu: 2 × 80 Nm (40% ED) / 2 × 60 Nm (cuplu nominal)

Zonă de prelucrare
Distanță între arbori: 800 mm

Cursă axe:
- X: 800 mm
- Y: 900 mm (opțional 1.200 mm)
- Z: 650 mm
Diferență axe Z cuplate: < 1,0 mm
Diferență axe X cuplate: < 1,0 mm

Fixarea semifabricatului / sistem masă
Dublu suport pivotant (axa Q) cu două mese rotative NC acționate direct (axe A/U)
Timp pivotare 0–180°: 5,0 s
Sarcină asimetrică maximă: 1.600 Nm
Masă rotativă Ø 800 mm, repetabilitate: < 0,008 mm
Greutate maximă piesă: 800 kg
Cuplu maxim: 1.900 Nm
Cuplu nominal: 1.300 Nm
Turație maximă a mesei: 40 rpm

Timp schimbare sculă:
Span-to-span la n < 10.000 rpm: >3,0 s
Span-to-span la n < 17.500 rpm: >3,15 s

Notă
Instalația se livrează fără scule specifice produsului, dispozitive de prindere sau sisteme robotizate de preluare.
