Polizor cilindric

POMINI Model HD-425-2-7L

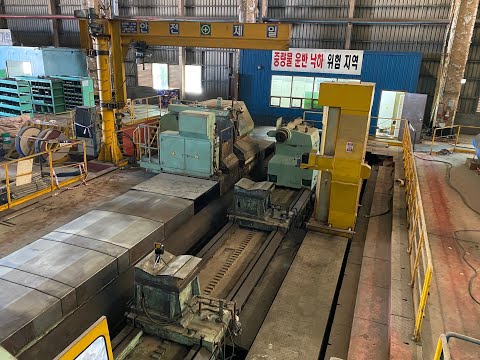

POMINI Mașină de rectificat role CNC
Model HD-425-2-7L
Control Siemens 840D, 12 axe.
An fabricație 2006.
Sistem cu două paturi plate – căile de deplasare pentru rectificare și pentru piesa de prelucrat sunt separate.

Precizia utilajului.
Rectiliniaritate: 0,001-0,002 mm/m.
Rotunjime: 0,001-0,002 mm.
Excentricitate: 0,002 mm.
Profil coroana: înălțime până la 0,1 mm ±0,002 mm/m.
Finisaj de suprafață fără urme de vibrații sau urme de avans după rectificarea de finisare.

Pe pat independent:
Compas automat: diametru 870 - 2.250 mm.
Sondă de detectare a fisurilor și loviturilor prin curent Foucault.
Sondă cu ultrasunete pentru adâncimi de până la 180 mm.

Sistem de curățare a roții cu presiune înaltă.
Fpsdpfx Aswdmy Seg Ajb
Echilibrare dinamică a roții electromagnetice – automată sau manuală.
Dispozitiv de îmbrăcare a roții, cu diamant.
2 dispozitive de susținere hidrostatoare.
2 dispozitive de susținere hidrodinamice.
4 sisteme soft landing pentru role.
Dispozitiv de schimbare rapidă a roții, inclusiv motor.
Macara pivotantă (jib crane).

Măsurare și înregistrare vibrații la:
Baza capului principal
Consola gâtului
Ghidajul posterior
Capul de rectificat
Partea posterioară a capului de rectificat
Partea laterală a căruciorului.

Capacități de lucru.
Lungime de rectificare: 11.000 mm
Diametru maxim cu roată de 1.066 mm: 2.200 mm
Diametru minim cu roată de 1.066 mm: 800 mm
Distanță între centre: 11.700 mm
Greutate maximă rolă: 80 t
Greutate maximă cu dispozitive de susținere: 180 t
Distanță minimă între centrul roții și axa rolei: 845 mm
Distanță maximă între centrul roții și axa rolei: 1.635 mm

Axa căruciorului Z, hidrostatică
Avansuri, variabile continuu: 0-6.000 mm/min
Grosime film de ulei: 0,020 mm
Distanță între căile căruciorului: 1.500 mm
Lățime cale: 160 mm
Lungime totală a căruciorului pe căi: 3.385 mm

Cap de rectificat pe axa X a căruciorului, axa de palpare A,
Axa Inspector A1,
Translație transversală cap rectificare – șurub cu bile, axa X: 940 mm
Rezoluție axa X: 0,0001 mm
Lungime arbore roată: 1.695 mm
Lagăr arbore, hidrostatic, diametru: 254 mm
Rezoluție volantă micrometrică, axa X: 0,00001 mm/diviziune
Avans continuu roată, axa U pe rază: 0 - 0,35 mm/min
Avans rapid roată, axa X: 0-830 mm/min
Motor roată, AC: 130 kW
Viteză roată: 400-1.100-1.600 rpm
Viteză tăiere roată: variabilă continuu
Viteză periferică pentru diametru roată 1.066 mm: 45 m/sec
Viteză periferică pentru diametru roată 670 mm: 45 m/sec
Orificiu roată: diametru 508 mm
Grosime roată: 76 - 152 mm
Diametru roată: 670 - 1.066 mm

Coroanare, Axa U.
Coroană maximă pe diametru: 10 mm
Concavitate maximă pe diametru: 10 mm

Cap principal
Viteză rotire piesă: 5 - 50 rpm
Motor cap principal: 200 kW
Cuplu maxim transmisibil: 76,5 kNm
Sistem comandă placă frontală: curele trapezoidale (V Belts)
Diametru maxim centru, tip metric: 160 mm
Cursă pinolă: 150 mm
Lungime cap principal: 3.110 mm

Coadă fixă (Tailstock)
Diametru pinolă: 260 mm
Cursă pinolă: 750 mm
Diametru maxim centru, tip metric: 160 mm
Conicitate: metrică 5% pe diametru
Lungime coadă fixă: 1.300 mm
Cursă coadă fixă: 8.000 mm

Caliper, Axa brațului C, Axa căruciorului V, Axa de rotație B.
Diametru maxim măsurabil: 2.250 mm
Diametru minim măsurabil: 870 mm

Dimensiuni utilaj
Greutate: 130 t
Lungime: 19,5 m
Lățime: 5,5 m
Înălțime: 3,2 m
Adâncime fundație: 3,8 m
