Unitate servoventil

MOOG D665-5703 & D661-5623C

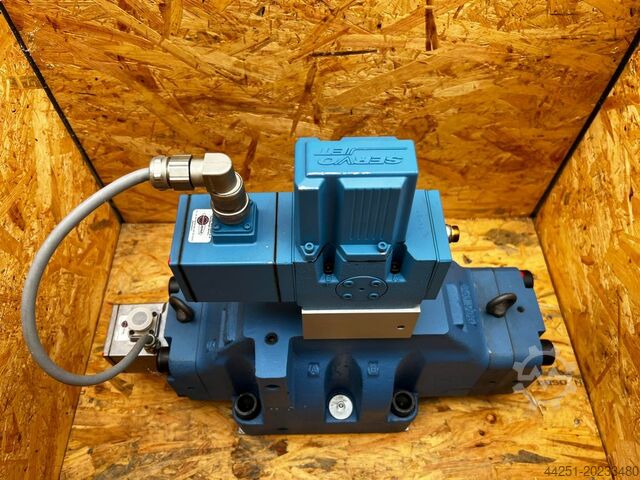

Unitate servovalvă Moog D665-5703 & D661-5623C Modul de supapă de înaltă performanță

De vânzare: unitate servovalvă de înaltă performanță complet funcțională, utilizată industrial, de la MOOG, alcătuită din două supape perfect coordonate.

Disponibilă și ca componentă individuală la cerere!

Moog D661-5623C – Supapă Highresponse

Caracteristici tehnice Valoare
Denumire model D661-5623C
Cod tip G18H0A0NSA0HP
Tip supapă 4 căi, 2 etaje cu ștuț glisant
Debit nominal 120–200 l/min (în funcție de execuție)
Presiune de lucru P, A, B max. 350 bar
Presiune retur T (intern) 210 bar
Presiune retur T (extern) 280 bar
Presiune de comandă 25–350 bar
Cursă bobină ±0,13 mm
Suprafață de comandă (AK) 1,35 cm²
Timp de reacție (0-100%) cca. 14 ms
Isteresis < 0,6 %
Derivă zero < 1 %
Tensiune alimentare ±15 V DC
Semnal de intrare ±10 V
Grad de protecție IP65
Masă cca. 5,7 kg
Dispunere conexiuni ISO 4401-05-05-0-94

Moog D665-5703 – Supapă de înaltă performanță

Caracteristici tehnice Valoare
Denumire model D665-5703
Cod tip K15HXJW4NSM0-P
Tip supapă 4 căi, 3 etaje, ServoJet
Debit nominal 1500 l/min (Δp = 5 bar per muchie de comandă)
Presiune de lucru P, A, B max. 350 bar
Presiune retur T (intern) max. 100 bar
Presiune retur T (extern) max. 280 bar
Presiune de comandă min/max min. 25 bar peste T / max. 350 bar
Cursă piston comandă ±8 mm
Suprafață de comandă (AK) 9,6 cm²
Isteresis < 0,2 %
Derivă zero (55K ΔT) < 2 %
Consum de scurgere la zero (total) max. 11 l/min
Tensiune alimentare ±15 V DC
Semnal de intrare ±10 V
Grad de protecție IP65
Masă cca. 73,5 kg
Dispunere conexiuni ISO 4401-10-08-0-94
Conexiuni X și Y externe (ServoJet obligatoriu)

Descriere & Utilizare:

Hfjdpfx Agoxltkko Tef
Stare: nou (vezi poze).

Notă:
Pentru date tehnice detaliate și indicații de montaj vă recomandăm să consultați fișele tehnice originale sau să contactați direct producătorul.

Este posibilă finanțarea prin banca noastră.
komplett-konzept.leasingo.de

Găsiți și alte articole noi sau second hand în magazinul nostru!
Taxe de transport internațional la cerere!

Anunțul a fost tradus automat. Pot exista erori de traducere.
