Strung CNC

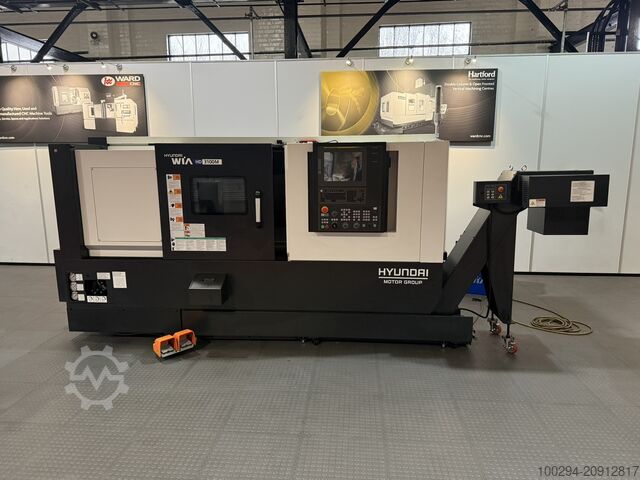

Hyundai Wia HD3100M

HYUNDAI-WIA HD3100M FANUC 0IT PLUS CENTRU DE STRUNJIRE CNC CU PUTERE MARE, CU CĂI DE GHIDARE PRISME CĂLITE ȘI RECTIFICATE, TURETĂ SERVO DE VITEZĂ MARE, AXĂ C ȘI SCULE ACȚIONATE, MANDRINĂ STANDARD 12"

Diametru de strunjire peste pat Ø 750 MM
Diametru de strunjire peste suportul portsculă Ø 500 MM
Diametru maxim de strunjire Ø 420 MM
Lungime maximă de strunjire 740 MM
Capacitate bară – ax principal Ø 102 MM
MANDRINĂ PRINCIPALĂ Dimensiune mandrină Ø 12” – 305 MM
Alezaj ax Ø 115 MM
Turație ax (Rpm) 2.800 RPM
Motor (Max. / Continuu) 26.0 / 18.5 KW
Cuplu (Max. / Continuu) 1.123 / 657 NM
Tip ax TRANSMISIE PRIN CUREA [FĂRĂ GRUP REDUCTOR]
Nas ax A2-11
Indexare ax C 360° (0,001°)
Cursă X 265 MM
Cursă Z 830 MM
Viteză rapidă X 24 M/MIN
Viteză rapidă Z 30 M/MIN
Tip ghidaje CĂI DE GHIDARE PRISME CĂLITE ȘI RECTIFICATE
TURETĂ Număr de poziții 12
Dimensiune sculă - OD 25 MM²
Dimensiune sculă - ID Ø 40 MM
Timp indexare 0,15 SEC / PAS
SULE ACȚIONATE Motor (Max / Continuu) 5,5 / 3,7 KW
Turație scule frezare 5.000 RPM
Cuplu (Max. / Continuu) 70,0 / 35,4 NM
Dimensiune portcollet ER32 - Ø 25
Tip BMT65P
COADĂ MOBILĂ Tip pinolă [COADĂ MOBILĂ PROGRAMABILĂ INTEGRATĂ]
Conicitate MT5 [MT4]
Diametru pinolă Ø 100 MM
Cursă pinolă 120 MM
Cursă coadă mobilă 830 MM
CAPACITATE REZERVOR
Rezervor lichid de răcire 200 L
Rezervor ungere 1,8 L
ALIMENTARE ELECTRICĂ
Putere instalată 27 [30 fără reductor] KVA
Tensiune 415V / 50HZ / 3 PH
DIMENSIUNI UTILAJE Spațiu la sol (L x l) 3.885 x 1.800 MM
Înălțime 1.850 MM
Greutate 6.050 KG

DOTĂRI STANDARD
POZIȚIONARE AX PRINCIPAL - 0.001° INDEXARE (AXA C1)
PEDALĂ DE ACȚIONARE PENTRU STRÂNGERE MANDRINĂ AX PRINCIPAL

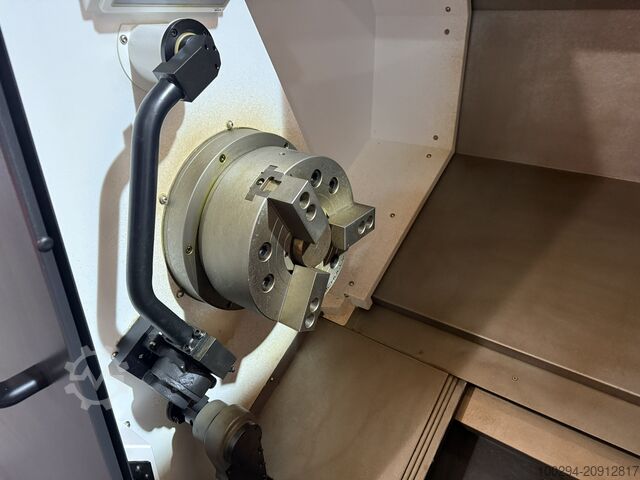

MANDRINĂ HIDRAULICĂ 3 FALCI, 12” CU FALCI MOI STANDARD – AX PRINCIPAL
SISTEM DE DETECȚIE DESCHIDERE/ÎNCHIDERE MANDRINĂ – AX PRINCIPAL
CILINDRU HIDRAULIC STANDARD – PRIN ALESAJ
MONITOR TOUCH SCREEN 15” PENTRU FANUC (SMART GUIDE i)
SISTEM ECONOMISIRE ENERGIE HW (HW-ESS)
GHIDARE UTILAJE (HW-MCG)
MEMORARE PROGRAME - 2MB (1.000 PROGRAME ÎNREGISTRABILE)
SMART GUIDE-I (PROGRAMARE CONVERSAȚIONALĂ)
Gedsx Thzvepfx Abnjbg
REZERVOR LICHID DE RĂCIRE (TIP LATERAL)
SISTEM RĂCIRE STANDARD (DIZĂ)
SISTEM RĂCIRE STANDARD 0.5 BAR
CAPOTĂ INTEGRALĂ
UNITATE HIDRAULICĂ STANDARD 35 BAR (30 LITRI)
LAMPĂ SEMNALIZARE (1 CULOARE)
TROUSĂ DE UNELTE
AX PRINCIPAL - 2.800 RPM, 26.0 / 18.5 KW, 1123 NM TRANSMIS PRIN CUREA
PACHET UNELTE
COADĂ MOBILĂ CU PINOLĂ ȘI VÂRF ROTATIV STANDARD
TURETĂ SERVO 12 POZIȚII BMT65P, SCULE ACȚIONATE 5.000 RPM, 5,5 KW, 47,0 NM

OPȚIUNI MONTAJ FABRICĂ
COȘ DE AȘCHII STANDARD
CONVENOR AȘCHII LATERAL, CU BALAMALE
SISTEM RĂCIRE ÎNALTĂ PRESIUNE 20 BAR ÎN LOCUL CELUI STANDARD (ALIMENTARE 60HZ)
INTERFAȚĂ ALIMENTATOR BARE – AX PRINCIPAL
COLECTOR PIESĂ – AX PRINCIPAL
TRANSFORMATOR 30 KVA ȘI CABLU
SETTOR RAPID UNELTE – MANUAL
COADĂ MOBILĂ PROGRAMABILĂ ÎN LOCUL CELEI STANDARD
CONSTRUCȚIE ȘI DOTĂRI MAȘINĂ:
MANDRINĂ STANDARD 12”
PAT INCLINAT 30° DIN FONTA GREĂ O SINGURĂ BUCATĂ PENTRU PRECIZIE ȘI RIGIDITATE RIDICATĂ
CĂI DE GHIDARE PRISME CĂLITE ȘI RECTIFICATE PENTRU TĂIERE INTENSĂ
TURETĂ RIGIDĂ SERVO, 12 POZIȚII, BMT65P, VITEZĂ MARE
AX PRINCIPAL PUTERNIC, 2.800 RPM, 26.0 / 18.5 [35.0/25.0 FĂRĂ REDUCTOR] KW
AVANSURI RAPIDE 24/30 M/MIN PE AXELE X & Z
AXĂ C AX PRINCIPAL
DESIGN ERGONOMIC PENTRU ACCES FACIL LA MANDRINĂ ȘI TURETĂ
