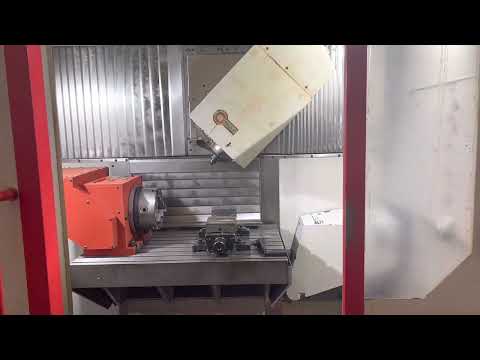

Centru de prelucrare Hermle U740 4+1 axe

HERMLE U740

Centru de prelucrare folosit

Marcă: Hermle

Model: U740

An: 2004

Nr. serie: 16716

Greutate: 7300 kg

Putere: 26 KVA

CNC: Heidenhain iTNC 530

Tip: 4 + 1 axe (Spirsin model 8117CF/225)

Magazie de scule cu 16 poziții.

Date tehnice generale:

Avansuri rapide:
Iijdpfx Aoktkdbsh Uoi
- Axă X: 30 m/min
- Axă Y: 30 m/min
- Axă Z: 20 m/min
- Axă B: 15 rpm

Cursă utilă:
- Axă X: 915 mm / 895–915 mm (cap port-scule -5º la 90º / cap port-scule > 50º la 95º)
- Axă Y: 500 mm (în toate pozițiile capului port-scule)
- Axă Z: 500 mm / 470 mm (cap port-scule 90º–95º)

Precizie de poziționare pe cele 3 axe: 0,010 mm (la 20ºC)

Încărcare maximă masă: 700 kg

Dimensiuni masă: 900 x 500 mm

Turație arbore principal: 12.000 rpm

Motor arbore principal răcit cu apă, construcție arbore gol

Cap port-freză cu înclinare automată de la -5º la +95º

Sistem de prindere sculă SK 40

Magazie de 16 scule
- Diametru maxim sculă: 80 mm
- Dacă pozițiile adiacente sunt libere, diametrul maxim sculă: 100 mm
- Lungime maximă sculă: 250 mm
- Greutate maximă sculă: 6 kg

Sistem de răcire cu lichid de răcire cu rezervor de 210 litri și debit de 30 litri/minut

Dispune de comandă electronică pentru operare manuală a utilajului.

Transportor de așchii:
- Marcă: BMF
- Model: SPE 63/12-300 Z600
- An: 2004
