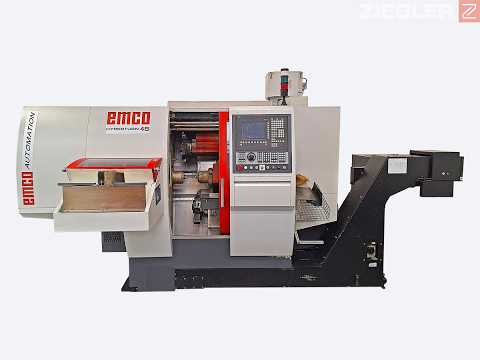

EMCO Hyperturn 45

EMCO Hyperturn 45 - Strung CNC

- Control CNC Siemens SINUMERIK
- Arborele principal este echipat cu cilindru de strângere complet (funcționarea cu alimentator de bare nu este posibilă; încărcarea și descărcarea se fac prin încărcător automat cu pivotare, vezi video)
- An fabricație: 2011

Date tehnice

Domeniu de lucru:
- Diametru maxim de lucru peste pat: 430 mm
- Diametru de lucru peste suport plan: 300 mm
- Diametru maxim de strunjire: 300 mm
- Lungime maximă a piesei: 480 mm
- Diametru maxim de trecere bară: 45 mm
- Distanță dintre arborele principal și contrapunct (băițe ax): 720 mm

Cursa suportului:
- Cursă aleză X / X2: 160 / 150 mm
- Cursă aleză Z / Z2 / Z3: 510 / 510 / 510 mm

Arbore principal (Axa 1):
- Prindere arbore - DIN 55026: KK 5
- Aleza arborelui: 53 mm
- Diametru interior lagăr arbore: 85 mm
- Inerție maximă pentru dispozitiv de strângere și piesă: 0,08 kgm²

Sistem de prindere arbore principal:
- Cilindru de strângere gol (hidraulic) cu tub de tragere, trecere max.: 45 mm
- Dimensiune max. mandrină standard: 160 mm

Antrenare arbore principal:
- Motor AC cu arbore gol, putere (100%/40% ED): 11 / 15 kW
- Domeniu turații (reglabil continuu): 0 - 7000 rpm
- Cuplu maxim la arbore: 100 Nm

Contra-arbore (Axa 2):
- Prindere arbore - DIN 55026: KK 5
- Aleza arborelui: 53 mm
- Diametru interior lagăr arbore: 85 mm
- Cursă aleză Z3: 510 mm
- Viteză deplasare: 45 m/min
Lodpfx Aisyglx Reyern
- Inerție maximă pentru dispozitiv de strângere și piesă: 0,08 kgm²
- Sistem de strângere contra-arbore: cilindru gol cu tub de tragere și ejector pneumatic integrat pentru piese
- Dimensiune max. mandrină: 160 mm

Antrenare contra-arbore:
- Motor AC cu arbore gol, putere (100%/40%ED): 11 / 15 kW
- Domeniu turații (reglabil continuu): 0 - 7000 rpm
- Cuplu maxim la arbore: 100 Nm

Axe C (Axe 1 și 2):
- Rezoluție axă rotativă: 0,001 °
- Viteză rapidă: 1000 / 100 rpm
- Indexare arbore (frână disc): 0,01 °

Acționări avans:
- Viteză rapidă X / Z: 30 / 45 m/min
- Forță avans X: 4000 N
- Forță avans Z / Z2 / Z3: 5000 / 5000 / 6000 N
- Precizie poziționare Ps conform VDI 3441 pe X / Y / Z: 3 / 3 / 3 µm

Revolver scule 1 și 2 (sistem superior și inferior):
- Revolver scule radial cu logică de direcție și scule antrenate
- Număr posturi portscule per revolver: 12
- Prinderi scule conform DIN 69880: VDI 25
- Secțiune unelte pătrat: 16 × 16 mm
- Diametru portburghiu: 25 mm
- Timp schimbare poziție revolver: 0,2 s

Posturi scule antrenate (cuplaj DIN 5480):
- Număr posturi scule antrenate per revolver: 12
- Domeniu turații: 0 - 6000 rpm
- Putere maximă transmisă: 4 kW
- Cuplu maxim: 16 Nm
- Durată maximă de funcționare la turație/putere max.: 25 %

Sistem de ungere:
- Căi de ghidare, șuruburi cu bile: ungere automată centralizată cu ulei
- Arbore principal, contra-arbore: ungere cu vaselină

Transportor de șpan:
- Transportor cu bandă articulată, înălțime evacuare: 1200 mm

Racord electric:
- Alimentare: 400 V ~3/PE
- Putere instalată: 30 kVA
- Siguranță maximă pentru mașină: 80 A
- Putere scurt-circuit cerută: 2500 kVA

Dimensiuni / Greutăți:
- Înălțime axă de strunjire față de podea: 1126 mm
- Înălțime totală (inclusiv separator abur ulei): 2325 mm
- Amprenta la sol (inclusiv transportor șpan, fără grup răcire): 3830 × 1950 mm
- Greutate netă mașină fără transportor șpan: 4200 kg

Nivel presiune sonoră:
- Nivel mediu presiune acustică: 78 db(A)

Anunțul a fost tradus automat. Pot exista erori de traducere.
