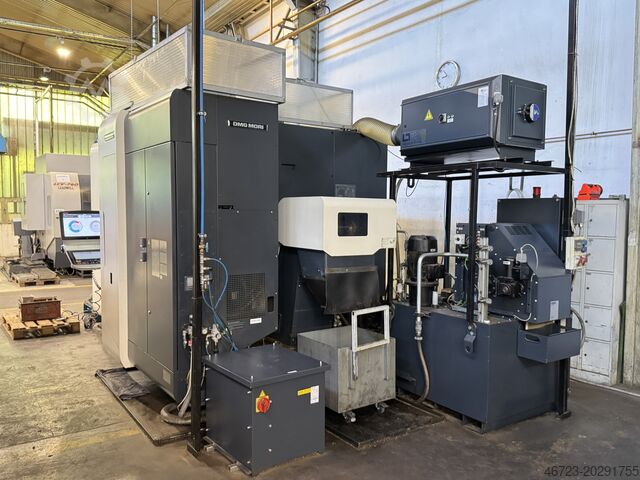

Centru de prelucrare orizontal

DMG MORI NHX5000

Condiție: folosit, Anul fabricației: 2021, Descriere Mașină pentru Model 2021: Centru de Prelucrare Orizontal NHX 5000 Producător: DMG MORI Bielefeld Hilden GmbH Tip / Model: NHX 5000, Fanuc 31iB cu CELOS ERGOline Touch An fabricație: 2021 Sistem de control: FANUC 31iB cu CELOS / ecran multi-touch de 21,5" / sistem MAPPS Date tehnice: • Domeniu de lucru / curse: - Curse X / Y / Z: 730 / 730 / 880 mm - Dimensiune palet: 500 × 500 mm - Număr palete: 2 (cu găuri filetate) - Unghi minim de indexare axă B: 0,001° (DD – acționare directă) - Viteză maximă masă rotativă: 100 rpm - Sarcină maximă pe palet: 500 kg - Cuplare hidraulică cu 2 circuite hidraulice şi 2 circuite de aer (max. 7 MPa) - Staţie automată de indexare pentru setare • Performanță / Turație Arbore Principal / Putere motor: - Arbore principal: speedMASTER® motor spindle - Domeniu de turație: 35 – 20.000 rpm - Putere: 37 / 26 / 18,5 kW (15% / 30 min / funcționare continuă) - Cuplu: 221 / 107 / 86,8 Nm - Tip prindere sculă: SK40 (7/24, contact frontal) - Magazie scule: 60 scule (tip inel, selecție aleatorie) - Diametru maxim sculă: 70 mm (adiacent) / 170 mm (izolat) - Lungime maximă sculă: 550 mm - Greutate maximă sculă: 12 kg - Transportor aşchii: evacuare posterioară cu filtru tambur - Interfață răcire prin arbore (control presiune 8 trepte, până la 7 MPa) - Comutare răcire / aer prin arbore - Sistem răcire externă: INTERLIT TMF300/600 unitate de filtrare compactă (70 bar / 32 L/min) • Greutate / Dimensiuni / Conexiune electrică: - Greutate utilaj: cca. 12.000 kg - Capacitate rezervor lichid de răcire: 800 L - Transformator: 54 kVA - Alimentare electrică: 400 V, 50 Hz Echipamente / Accesorii: - Sistem palpator Renishaw OMP60 (transmisie optică) - Sistem detectare rupere sculă în magazie - Cuplare hidraulică pe ambele palete cu reglare presiune integrată (7 MPa) - Ușă automată pentru stația de setare - Fereastră de inspecție rotativă (acționată pneumatic) - Sistem extracție ceață ulei: LTA AC3002 (1.050 m³/h, dublu filtru electrostatic) Podpfsxnkdmex Aadogw - Sistem filtrare răcire înaltă presiune INTERLIT TMF300/600 (70 bar, 32 L/min) - Interfață robot EtherNet/IP - IoTconnector, NETservice, Conector date utilaj (MDC), DMG MORI Messenger - CELOS cu touchscreen și funcționalitate MAPPS - Coloană semnalizare lumini în 4 culori - Dispozitiv mobil de control manual (pulsator mobil) - Sistem central preparare lichid de răcire pentru alimentare prin arbore - Circuit de drenaj pentru auto-cuplor (prevenire scădere presiune) - 10 coduri externe M programabile - 2 turnuri de strângere hidraulică (fiecare cu 6 menghine hidraulice cu bacuri duble, GHHY-2B-200.00/K) - Tensiune: configurare 400 V, 50 Hz - Unitate filtrare aer (T105A-1000MSP)

Condiție: folosit, Anul fabricației: 2014, Diametru de strunjire peste pat: 508 mm Lungime de strunjire: 724,5 mm Comandă: Ultimax Hurco Diametru de strunjire peste suportul patului: 336 mm Turaţii arbore principal – continuu variabile: 0–4500 rpm Diametrul alezajului arborelui principal: 65 mm Avansuri: 0–30 m/min Avans rapid pe axele X şi Z: 30 m/min Tensiune de alimentare: 400 V Putere totală instalată: 30 KVA Cursă suport transversal: 203,2 mm Cursă longitudinală: 580/640 mm Dimensiuni de gabarit aprox.: 4,3 x 2,1 x 2,6 m Turaţii scule: 0–5000 rpm Putere acţionare scule: 5,5 kW Motor de acţionare principal: 15/22 kW Greutate maşină aprox.: 5,6 t Axa C: 360° x 0,001° Echipată cu revolver cu 12 posturi, poziţii cu scule acţionate (axă C), contrapunct, mandrină autocentrică, sistem de răcire şi transportor de aşchii. Pgodsv T Np Aepfx Aadew Comandă: Hurco Ultimax. Livrată cu numeroase accesorii.

Condiție: bun (utilizat), Anul fabricației: 2014, cursă x: 730 mm cursă y: 730 mm cursă z: 880 mm dimensiune palet 2 x: 500 x 500 mm viteză de rotație a arborelui principal: 12.000 rpm prindere sculă: SK 40 distanța între axa arborelui și masă: 80 - 810 mm putere motor frezare: 30 kW cuplu maxim: 102 Nm greutate maximă piesă prelucrată: 500 kg diametrul maxim piesă pe palete: 800 mm înălțimea maximă piesă prelucrată: 1.100 mm timp de schimbare palet: 9,5 sec viteză maximă avans: 60.000 mm/min viteze rapide: 60 m/min Pgedpev Htitofx Aadow schimbător de scule pentru 40 unelte diametru maxim unealtă: 110 mm diametru maxim unealtă (cu poziții libere alături): 320 mm greutate maximă unealtă: 30 kg timp schimbare cip-cip: 4,4 – 10 sec timp schimbare unealtă-unealtă: 1,95 sec ore de funcționare: 15.894 h consum total de energie: 46 kVA greutate mașină aprox.: 15 t dimensiuni de gabarit: aprox. 5,5 x 3 x 2,8 m Centru de prelucrare orizontal DMG-Mori, model NHX 5000, an fabricație 2014, stare bună, cu comandă CNC Siemens 840D, cu două palete și schimbător de scule cu 40 de poziții. Ore afișate la pornire: 23.262, ore arbore doar 15.894! Date suplimentare: distanță nas arbore – centrul mesei: 70 – 950 mm timp de indexare palet: 1,3 sec indexare axă B (masă): 360 x 1 grad viteză de avans pentru pași: 0 – 5.000 mm/min Este o mașină second-hand, prin urmare se vinde fără garanție de niciun fel. DEPOZITARE DIN STOCUL UNUI COMERCIANT CU PROPRIUL DEPOZIT DE 1.600 m²

Condiție: bun (utilizat), Anul fabricației: 2004, distanța de deplasare pe axa X: 1.800 mm, deplasarea axei Y: 2.000 mm, producător de controlere: HEIDENHAIN, model de controler: ITNC 530, CONTROL .. CNC control HEIDENHAIN iTNC 530 DOMENIU DE LUCRU -CUBIC- .. Număr axe de prelucrare (fără axe paralele): 5 .. Cursă axă X: 1800 mm .. Cursă axă Y: 2000 mm .. Cursă axă Z: 1100 mm MASĂ .. Suprafață de fixare (stânga-dreapta): 1700 mm .. Suprafață de fixare (față-spate): 1400 mm .. Greutate piesă (max): 5000 kg FUS/ CAPETĂ .. Gama de turații până la: 10000 rpm Psdpsxtiwcsfx Aadsgw .. Prindere sculă: HSK A100 .. Putere motor S6 40%: 44 kW .. Putere motor S1 100%: 32 kW MAGAZIE DE SCULE .. Număr poziții scule: 100 DATE ELECTRICE DE RACORDARE .. Tensiune de alimentare: 400 V .. Frecvența rețelei: 50 Hz DIMENSIUNI / GREUTĂȚI .. Spațiu necesar -stânga/dreapta-: 8400 mm .. Spațiu necesar -față/spate-: 9000 mm .. Înălțime totală: 4200 mm .. Greutate totală aprox.: 35000 kg ECHIPAMENTE SUPLIMENTARE DE GĂURIRE/FREZARE .. Transportor de șpan: da .. Sistem de răcire cu lichid: da .. Filtru cu bandă: da .. Alimentare internă cu lichid de răcire (IKZ): da .. Carenaj complet al zonei de lucru: da .. Conform CE: da Dotare: - Palpator de măsurare cu infraroșu Heidenhain TS 641 - Rezervor lichid de răcire 900 l - IKZ 40 bar prin centrul fusului (AD) - Geam de vizualizare rotativ - Manetă electronică de comandă manuală - Comandă avans 3D Opțional: - Sistem hidraulic de prindere (Stark)

Condiție: folosit, Anul fabricației: 2006, Funcționalitate: complet funcțional, distanța de deplasare pe axa X: 5.000 mm, deplasarea axei Y: 1.000 mm, cursa axei Z: 1.400 mm, diametrul arborelui principal: 100 mm, viteza axului (min.): 10 rot/min, turația arborelui principal (max.): 2.500 rot/min, Mașina este într-o stare tehnică bună, în prezent este deconectată. Sistem de control Heidenhain TNC 530i, transportor de așchii, magazie de scule cu 40 de poziții. Psdpjv Upbnofx Aadsgw

Condiție: folosit, DATE TEHNICE BROȘE - Număr de broșe: 6 - Diametru trecere bară: 40 [mm] - Viteză de rotație: 7.000 [rot/min] - Putere broșă: 13 / 24 [kW] AXE CONTROLATE: 27 - Unitate sanie 1.1: Axe X și Z controlate numeric (NC) - Unitate sanie 1.2: Axe X și Z controlate numeric (NC) - Unitate sanie 2.1: Axe X și Z controlate numeric (NC) - Unitate sanie 2.2: Axe X și Z controlate numeric (NC) - Unitate sanie 3.1: Axe X și Z controlate numeric (NC) - Unitate sanie 3.2: Axă Z controlată numeric (NC) - Unitate sanie 4.1: Axe X și Z controlate numeric (NC) - Unitate sanie 4.2: Axă Z controlată numeric (NC) - Unitate sanie 5.1: Axe X și Z controlate numeric (NC) - Unitate sanie 5.2: Axă Z controlată numeric (NC) - Unitate sanie 6.1: Axă Z controlată numeric (NC) + axă SCARA - Unitate sanie 6.2: Axe X și Z controlate numeric (NC) - Unitate sanie 6.3: Axă X controlată numeric (NC) Pedpfx Aajuhantsdogw ALIMENTARE ELECTRICĂ - Tensiune: 400 [V] - Frecvență: 50 [Hz] - Putere instalată: 65 [kW] GREUTATE ŞI DIMENSIUNI - Spațiu necesar: 3.329 x 2.032 [mm] - Înălțime: 2.654 [mm] - Greutate: 7.100 [kg] ORE DE FUNCȚIONARE - Ore sub tensiune: 45.965 [h] - Ore de producție: 19.065 [h] ACCESORII - CNC Siemens 840D (PL) cu dublu NCU - 2 pupitre CN - 6 receptoare de mandrine TOPLUS cu opritor integrat - 1 contra-broșă în poziția 6.1 - Dispozitiv de fixare pe contra-broșă: mandrină Röhm KFD-HS 110/3 - Răcire interioară la contra-broșă - Opțiuni CN contra-broșă / dispozitiv multifațetat - Sistem de prelucrări pe partea posterioară pe sania 6.2: 3 poziții fixe - Pregătire pentru 2 acționări suplimentare cu arbore electronic pozițiile 1, 2, 3 - Pregătire pentru 2 acționări suplimentare cu arbore electronic pozițiile 4, 5, 6 - Robot STAUBLI tip TX60 (6 axe) - Penză robot dublă tensionare externă tip PZN50 - Placă pivotantă (4 poziții) - Rezervor de lichid de răcire KNOLL cu transportor articulat de șpan, 2 pompe HP 40 [bari] - Sistem de extracție ceață de ulei Büschel - Unitate de răcire RIEDEL - Pregătire pentru sistemul ARTIS

Condiție: gata de utilizare (folosit), Funcționalitate: complet funcțional, HURON NU-4 este echipată cu diverse butoane, comutatoare și manete pentru controlul operării. Deplasare pe axa X: 1100 mm Pgjdpfx Aeriulgoadsw Deplasare pe axa Y: 700 mm Deplasare pe axa Z: 500 mm distanță ax principală/masă: 9-509 mm cap de arbore pivotant: 360° con de ax: SK 40 Interval turatii ax principal: 30 - 2066 rpm Număr trepte de turație ale axului: 27 viteze de avans: 1,6 - 820 mm/min Număr trepte de avans: 27 Suprafața mesei: 1435 x 460 mm Avans rapid pe axele X și Y: 2,8 m/min Avans rapid pe axa Z: 1,4 m/min Putere totală necesară: 10 CP Greutate mașină aprox.: 3,1 t Dimensiunile mașinii aprox.: 2,36 x 1,65 x 1,45 m (l x h x a)

Anul fabricației: 2018, Condiție: folosit, Cursa pe axa X: 1600 mm Cursa pe axa Y: 1300 mm Cursa pe axa Z: 700 mm Distanță între montanturi: 1500 mm Distanță de la centrul arborelui la masă: 225-925 mm Dimensiuni masă: 1800 x 1300 mm Capacitate de încărcare a mesei: 4000 kg Canale T (lățimexdistanțaxnumăr): 22 x 160 x 8 mm Priză arbore principal: HSK-A 63 Turație arbore principal: 24.000 rpm Motor arbore principal: 25/33 kW Cuplu motor arbore: 72,6/95,8 N.m. Avans rapid pe axele X-Y-Z: 30.000 mm/min Avans de lucru axele X/Y/Z: 1~20.000 mm/min Schimbător de scule: 20 poziții Diametru maxim sculă: 100/130 mm Lungime maximă sculă: 300 mm Greutate maximă sculă: 8 kg Necesar total de putere: 80 kVA Greutate mașină aproximativ: 22 t Dimensiuni mașină (Lxlxh): 5660 x 5295 x 3930 mm Comandă CNC: Heidenhain TNC 620 Arbore principal: IBAG electric spindle 24.000 rpm HSK-A63 Rigle optice: Heidenhain Schimbător de scule: 20 poziții Transportor de șpan – spirală: 2 buc. Freză portal CNC high-speed second hand, cu accesorii extinse, la preț promoțional de introducere. Principalii producători ai componentelor utilizate la această mașină aflată pe stoc sunt: · Controller și servomotoare Heidenhain, tip TNC 620 · Rulmenți pentru șuruburi cu bile – NSK Japonia · Șurub cu bile pe axa X – Hiwin Taiwan · Șurub cu bile pe axa Y – Hiwin Taiwan · Șurub cu bile pe axa Z – Hiwin Taiwan · Ghidaje liniare pe 3 axe – THK Japonia sau Rexroth Germania · Arbore electric – HSK A63-24000rpm de la IBAG · Encoder linear – Heidenhain · Sistem pneumatic – SMC Japonia · Sistem de ungere – Showa Japonia · Capace protectoare – Hema · Aer condiționat – Kaokung Taiwan · Răcitor cu apă pentru arbore – Taiwan · Lanț portcablu pentru 3 axe – IGUS Germania · Cuplaj – KTR Germania · Carcasă operare – Mecano Germania · Relee – Omron · Electrică – Schneider Germania Pgjdohx R Dvspfx Aadsw · Pupilă MPG – Tosoku Japonia Pentru informații suplimentare despre mașină, accesorii standard și opționale, vă rugăm să consultați anexele. Desigur, putem organiza și livrarea la sediul dumneavoastră, inclusiv montajul/punerea în funcțiune, predarea operațională și instruirea personalului.

Anul fabricației: 1979, Condiție: gata de utilizare (folosit), Max. grinding diameter: 300mm, Max. grinding length: 1950mm, Max. workpiece length: 2000mm Max Feed rate 1 – 30 m/min. Coolant supply 100 l/min Inf. variable speed range 2.000 – 6.000 RPM. Spindle 88 mm Pjdpfxshq Uigs Aadegw Centers height 150 mm Grinding wheels 100 – 250 mm Spindle power 3,5 kW Grinder Power 15 kW – 380 V – 50 Hz

Condiție: aproape ca nou (folosit), Anul fabricației: 2020, Tipul utilajului: Centru de prelucrare - vertical Producător: DMG MORI Model: CMX 600 V An fabricație: 2020 Comandă: 840D SL Slimline Multi Touch Operate 4.7 Țara de origine: DE- Termen de livrare: după consultare Baza de livrare: ex-works locație Detalii tehnice Axa X: 600 mm Axa Y: 560 mm Axa Z: 510 mm Comandă: 840D SL Slimline Multi Touch Operate 4.7 Spindelă principală: Turație maximă: 12.000 rpm Putere antrenare spindelă principală: 13 / 9 kW Cuplu maxim: 82 / 54 Nm Con de prindere: SK 40 Distanța dintre capătul axului și masă: 120 - 630 mm Masă de lucru: Suprafață de prindere a mesei: 900 x 560 mm Sarcină maximă masă: 600 kg Canale T: 5 Înălțime de lucru: 850 mm Magazie scule: Număr posturi unelte: 30 Prindere scule: SK 40 Diametru maxim unealtă: 80 mm Diametru maxim unealtă cu locașuri libere alăturate: 130 mm Lungime maximă unealtă: 300 mm Greutate maximă unealtă: 8,0 kg Timp schimbare unealtă-unealtă: 2,4 sec Timp schimbare cip-cip: 6,7 sec Avansuri: Avans rapid: 30 m/min Forță avans: 5 kN Viteză maximă avans: 30.000 mm/min Necesar total de putere: 32 kVA Greutate mașină aprox.: 5,0 t Dimensiuni (L x l x h) aprox.: 4,0 x 5,0 x 3,0 m Accesorii Documentație Transportor de șpan Instalație de răcire Răcire înaltă presiune: 12 bar Aport intern lichid de răcire Manetă electronică portabilă Lampă semnalizare 4 culori Palpator măsurare PP40 Măsurare scule Pgjdpfx Aasrwi Swjdjw
