Centru de prelucrare cu 4 axe

CHIRON FZ 15K S

Stare: necesită reparații (utilizat), An de fabricație: 2009, Funcționalitate: nefuncțional, număr mașină/vehicul: 281-06, Technical characteristics: # Machining Workspace: X 550 mm; Y 400 mm; Z 360 mm # Axis description: 3 LINIAR AXIS(X,Y,Z) + 1 axel of rotation table A and 2 axis of rotation B with index divider head with direct measuring system angular with no of rev. 50minˉ¹ , precision +/- 5" # Axis A swivel : +/-110˚ Duodpoxxivcofx Agmer # Max. dimension clamping / part : Ø 247 x 830 mm; weight max 360 Kg # Rapid speed : X/Y/Z 40/40/40 m/min , # Distance between Divider heads B1/B2 : 250 mm # Spindle speed 1-10000 rpm # Spindle nose: DIN69893-HSK-A63 (with internal refrigeration) # Automatic tool changer 1x48 tools / chip to chip medium 2.5 sec # Tool max. Ø82 mm / long. Max.250 mm / 5kg Electrical connection: # tension: 3x400V/50Hz # Power installed: aprox 45 kVA / 80A Dimensions # installation space : aprox. 4.4 x 2.3 x 3.1 m # weight : aprox 8500 kg Equipment consist of: # CNC control : Siemens 840D Power line # CHIPS EXTRACTOR Spring Knoll # OIL COOLING SYSTEM # OIL filtering system max 80 Bar : Knoll HL 450/1200 # SHAFT COOLING SYSTEM,GUIDES AND SWITCHBOARD # 2 OIL LUBRICATION SYSTEMS # OIL VAPOR ABSORPTION/RECOVERY SYSTEM : LTA AC3002 # Antifire : Kraft& Bauer # Part presence P/Y : with low pressure air detectors # Control in process: Marposs T25 # Control tool breakage : Blum Novotech # TOOL SUPPORT DETECTION SYSTEM IN THE WORK SHAFT(spindle) # Documentation: not complete Machine status : NOT WORKING # door for tool magazine # tool magazine presence sensor (BERU)

Stare: foarte bun (second hand), An de fabricație: 1985, Funcționalitate: complet funcțional, număr mașină/vehicul: 20-14446, lățimea roții: 1.000 mm, cursă: 200 mm, Mașină de frezat roți dințate cu cuțit – modul 10 – diametru maxim 1000 mm – înălțare 250 mm – cursă 200 mm – cu două mese suplimentare de 850 și 1500 mm diametru – numeroase accesorii și programe pentru cicluri 1-2-3-4 și pentru tăiere spiralată. Dodpfx Ageybaz Nomjur

Stare: necesită reparații (utilizat), An de fabricație: 2007, Funcționalitate: nefuncțional, număr mașină/vehicul: 191-89, Technical characteristics: # Machining Workspace: X 550 mm; Y 400 mm; Z 360 mm # Axis description: 3 LINIAR AXIS(X,Y,Z) + 1axel of rotation table A and 2 axis of rotation B with index divider head with direct measuring system angular with no of rev. 50 minˉ¹ , precision +/- 5" # Axis A swivel : +/-110˚ # Max. dimension clamping / part : Ø 247 x 830 mm; weight max 360 Kg # Rapid speed : X/Y/Z 40/40/40 m/min , # Distance between Divider heads B1/B2 : 250 mm # Spindle speed 1-10000 rpm # Spindle nose: DIN69893-HSK-A63 (with internal refrigeration) # Automatic tool changer 1x48 tools / chip to chip medium 2.5 sec # Tool max. Ø82 mm / long. Max.250 mm / 5kg Electrical connection: # tension: 3x400V/50Hz # Power installed: aprox 45 kVA / 80A Dimensions # installation space : aprox. 4.4 x 2.3 x 3.1 m # weight : aprox 8500 kg Equipment consist of: # CNC control : Siemens 840D Power line # CHIPS EXTRACTOR Spring Knoll # OIL COOLING SYSTEM # OIL filtering system max 80 Bar : Knoll HL 450/1200 # SHAFT COOLING SYSTEM, GUIDES AND SWITCHBOARD # 2 OIL LUBRICATION SYSTEMS # OIL VAPOR ABSORPTION/RECOVERY SYSTEM : LTA # Antifire : Kraft& Bauer Duodpfxsxxi Rme Agmor # Part presence P/Y : with low pressure air detectors # Control in process: Marposs T25 # TOOL SUPPORT DETECTION SYSTEM IN THE WORK SHAFT(spindle) # Documentation: not complete Machine status : NOT WORKING # Motor for hydraulic unit burn out

Stare: necesită reparații (utilizat), An de fabricație: 2007, Funcționalitate: nefuncțional, număr mașină/vehicul: 191-88, Technical characteristics: # Machining Workspace: X 550 mm; Y 400 mm; Z 360 mm # Axis description: 3 LINIAR AXIS(X,Y,Z) + 1 axel of rotation table A and 2 axis of rotation B with index divider head with direct measuring system angular with no of rev. 50minˉ¹ , precision +/- 5" # Axis A swivel : +/-110˚ # Max. dimension clamping / part : Ø 247 x 830 mm; weight max 360 Kg # Rapid speed : X/Y/Z 40/40/40 m/min , # Distance between Divider heads B1/B2 : 250 mm # Spindle speed 1-10000 rpm # Spindle nose: DIN69893-HSK-A63 (with internal refrigeration) # Automatic tool changer 1x48 tools / chip to chip medium 2.5 sec # Tool max.Ø82 mm / long. Max.250 mm / 5kg Electrical connection: Dusdpfxoxw Upls Agmjr # tension: 3x400V/50Hz # Power installed: aprox 45 kVA / 80A Dimensions # installation space : aprox. 4.4 x 2.3 x 3.1 m # weight : aprox 8500 kg Equipment consist of: # CNC control : Siemens 840D Power line # CHIPS EXTRACTOR Spring Knoll # OIL COOLING SYSTEM # OIL filtering system max 80 Bar : Knoll HL 450/1200 # SHAFT COOLING SYSTEM,GUIDES AND SWITCHBOARD # 2 OIL LUBRICATION SYSTEMS # OIL VAPOR ABSORPTION/RECOVERY SYSTEM : LTA AC3002 # Antifire : Kraft& Bauer # Part presence P/Y : with low pressure air detectors # Control in process: Marposs T25 # TOOL SUPPORT DETECTION SYSTEM IN THE WORK SHAFT(spindle) # Documentation: not complete Machine status : NOT WORKING # Operator protection display broken - Operator panel working # Tool Magazine chain # Ballbar X # Ballbar Y # Pullbar spindle # Driver power source X # Driver power source Y # General power source drivers # Complete hyddraulic unit broken

Stare: folosit, Detalii tehnice: Diametru de strunjire peste batiu: 1040 mm Diametru de strunjire peste suport: 720 mm Distanța între vârfuri: 5400 mm Înălțime centru peste batiu: 540 mm Comandă: Siemens 828D CNC cu ShopTurn Diametru de strunjire în adâncitură: 1300 mm Lungimea adânciturii: 640 mm Alezaj arbore principal: 152 mm Turație: 3,5...1000/ 4 trepte rpm Avans:: axa X: 37,24 m/min Avans:: axa Z: 21,91 m/min Forță de avans longitudinală: axa X: 6,44 kN Forță de avans longitudinală max. pe axa Z: 17,2 kN Montaj pinolă vârf mobil: Morse 6 Cursă pinolă vârf mobil: 300 mm Necesar total de putere: aprox. 30 kW Greutate maşină: aprox. 14,1 t Dimensiuni (Lxlxî): aprox. 7,7 x 1,7 x 2,0 m Strungul este recondiționat geometric. În prezent se află în proces de modernizare. Echipament: Dusdpfxeu Ix Rpj Agmjr - Vârf mobil Morse 6; cursă pinolă 300 mm - Suport rapid pentru cuțit, pivotant la 360° - Mandrină cu 3 bacuri, Ø=630 mm - Protecție mandrină - 2 lunete (1x fixă + 1x fixă deschisă) - 4 vârfuri pentru vârf mobil - 5 suporturi rapide pentru cuțite de strung - 1 mandrină de strângere 16 mm + 2 burghie cu adaptoare Morse MK5, 68,5 mm & 24,75 mm - 1 set dispozitive de prindere realizate in-house Accesorii: - Placă de strunjire Ø=800 mm (necesită adaptare) Strunjire CNC cu ShopTurn – Avantajele dumneavoastră dintr-o privire: · Programare flexibilă prin introducere grafic-interactivă (fără cunoștințe DIN/ISO) sau textuală cu sprijin pentru contururi și cicluri. · Operare prietenoasă prin funcții de montaj și măsurare adaptate uzului industrial, gestionare clară a sculelor și simulare 3D. · Creșterea productivității cu ajutorul software-ului PC de pregătire a lucrărilor fără ocuparea maşinii · Posibilitate de filetat (filet metric; filet inch; filet modular)

Stare: necesită reparații (utilizat), An de fabricație: 2009, Funcționalitate: nefuncțional, număr mașină/vehicul: 281-09, Technical characteristics: # Machining Workspace: X 550 mm; Y 400 mm; Z 360mm # Axis description: 3 LINIAR AXIS(X,Y,Z) + 1axel of rotation table A and 2 axis of rotation B with index divider head with direct measuring sistem angular with no of rev. 50minˉ¹ , precision +/- 5" # Axis A swivel : +/-110˚ # Max. dimension clamping / part : Ø 247 x 830 mm; weight max 360 Kg # Rapid speed : X/Y/Z 40/40/40 m/min , # Distance between Divider heads B1/B2 : 250 mm # Spindle speed 1-10000 rpm # Spindle nose: DIN69893-HSK-A63 (with internal refrigeration) # Automatic tool changer 1x48 tools / chip to chip medium 2.5 sec # Tool max.Ø82 mm / long. Max.250 mm / 5kg Electrical connection: # tension: 3x400V/50Hz # Power installed: aprox 45 kVA / 80A Dimensions # installation space : aprox. 4.4 x 2.3 x 3.1 m # weight : aprox 8500 kg Duedpexwmvksfx Agmor Equipment consist of: # CNC control : Siemens 840D Power line # CHIPS EXTRACTOR Spring Knoll # OIL COOLING SYSTEM # OIL filtering sistem max 80 Bar : Knoll HL 450/1200 # SHAFT COOLING SYSTEM,GUIDES AND SWITCHBOARD # 2 OIL LUBRICATION SYSTEMS # OIL VAPOR ABSORPTION/RECOVERY SYSTEM : LTA AC3002 # Antifire : Kraft& Bauer # Part presence P/Y : with low pressure air detectors # Control in process: Marposs T25 # Control tool breakage : Blum Novotech # TOOL SUPPORT DETECTION SYSTEM IN THE WORK SHAFT(spindle) # Documentation: not complete Machine status : NOT WORKING # Leakage hidraulic oil Peiseler table # New hidraulic pump exist on stock

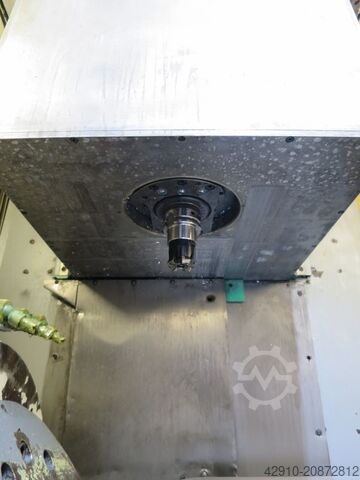

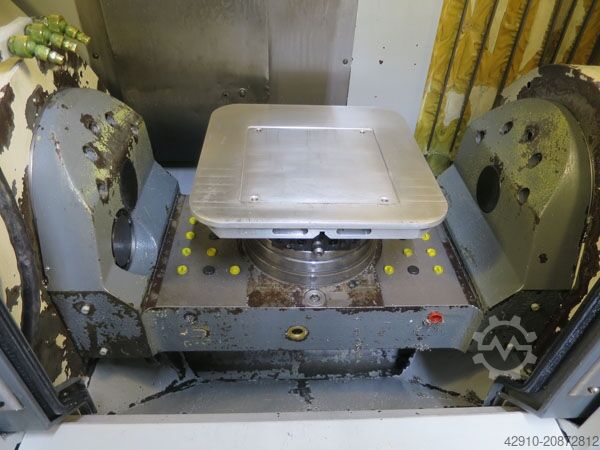

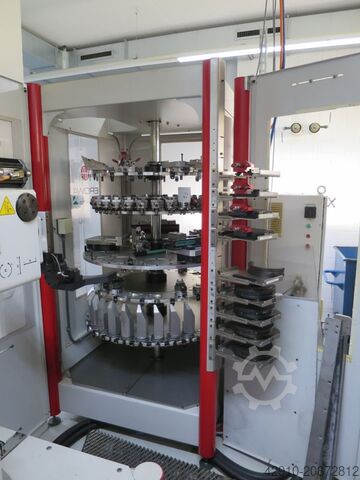

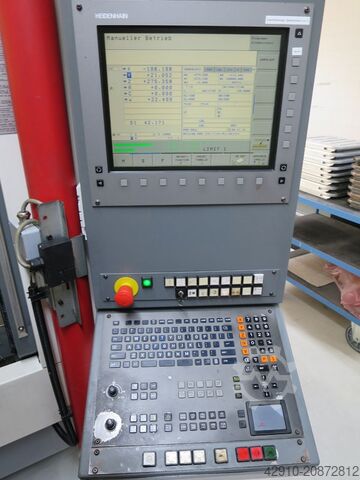

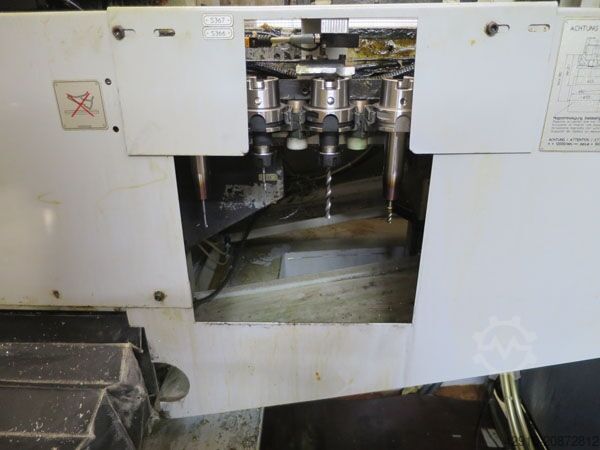

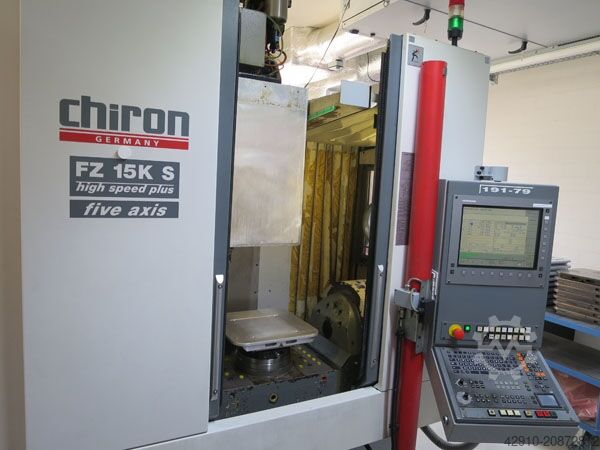

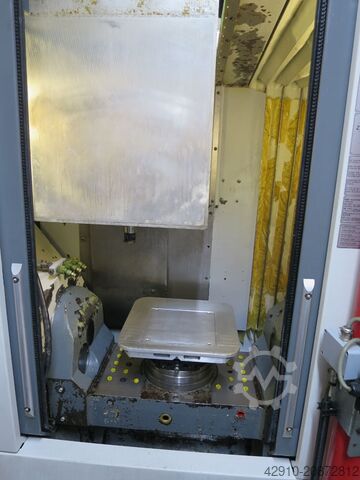

Stare: foarte bun (second hand), An de fabricație: 2006, Comandă HEIDENHAIN iTNC 530 Cursă axe: 550 x 400 x 360 mm Prindere ax: HSK 63 Turație ax: până la 20.000 rpm Magazin de scule cu 48 de locașuri Masă rotativă oscilantă cu axe B + C Robot pentru încărcarea pieselor EROWA ERA Palpator de măsurare 3D Dsdpfx Agex R Uxpjmeur Diverse accesorii MARCELS MASCHINEN CH

Stare: bun (utilizat), An de fabricație: 2001,

An de fabricație: 2019, stare: gata de utilizare (folosit), Un centru de strunjire simultană Spinner cu trei revolvere și accesorii detaliate, piese de schimb și scule este disponibil. Cursă X1/X2/X3: 180 mm, cursă Y1/Y2: +/-45 mm, cursă Z1/Z3: 704 mm, cursă Z2/E2: 620 mm/720 mm, avans rapid X/Y/Z: 30 m/min, accelerație: 0,5 g. Menghină principală: turație: 5000 rpm, nas: A6, diametru alezaj: 65 mm, diametru mandrină: 210 mm, putere: 18 kW, cuplu: 115 Nm. Menghină secundară: turație: 700 rpm, diametru nas: 110 mm, diametru alezaj: 42 mm, diametru maxim mandrină: 140 mm, greutate max. fălci: 1,25 kg, putere: 16,6 kW, cuplu: 100 Nm. Revolvere 1/2/3: poziții revolver: 3x12, turație: 8000 rpm, portsculă: BMT 45, putere: 4,3 kW, cuplu: 13,6 Nm. Dimensiuni utilaj X/Y/Z: aprox. 2880 mm/2130 mm/1990 mm, greutate: aprox. 7500 kg, ore funcționare: 27102 h, comandă: Fanuc 31i. Inclus încărcător bare Top Automazioni, instalație de răcire/înaltă presiune 80 bar, transportor de șpan, sistem de stingere a incendiilor, un pachet extins de scule și alte piese de schimb. Documentație disponibilă. Posibilitate de vizionare la fața locului. Dusdpeua E Trofx Agmjr

Stare: foarte bun (second hand), An de fabricație: 2004, Maier ML 26 E strung CNC DATE TEHNICE Număr de axe: 11 Diametru orificiu ax: 32 mm Viteză de avans: 32 m/min Sistem de comandă: Maier Pro GE-Fanuc Bucșă de ghidare: 451.001 Axă principală Diametru trecere bară: 26 mm Axă C: Da Indexare mecanică la 5°: Da Cursă cap portspindlă: 220 mm Viteză ax principal: 0 – 6000 rpm Putere: 3,7 kW / 5,5 kW (7,5 kW) Collet: 161E Contra-spindlă Diametru trecere bară: 26 mm Axă C: Da Indexare mecanică la 5°: Da Cursă maximă (Z): 220 mm Viteză contra-spindlă: 0 – 6000 rpm Putere: 1,1 kW Collet: 161E Prelucrare transversală Portscule pentru semifabricate 5 buc. 16 x 16 mm: Da Număr scule antrenate: 4 Putere scule antrenate: 0,5 kW Prelucrare subspate Putere antrenare: 0,5 kW Număr scule: 4 Dintre care antrenate: 4 Portcollete: ER16 Turelă portscule Număr total scule: 16 Număr scule antrenate: 8 Putere antrenare: 0,5 kW Axă C: 360° Axă Z: 175 mm Axă X: 200 mm Portcollete: ER16 OFERTA INCLUDE Dedpfx Agou S Rivomsur Printre altele (enumerare neexhaustivă): - Strung CNC Maier ML 26 E - Separator de ceață de ulei - Transformator - Transportor de șpan - Pompă de înaltă presiune / instalație cu bandă de filtrare - Sistem de stingere a incendiilor - Încărcător de bare LNS - Documentație completă de operare Conținutul exact al ofertei conform galeriei foto. Nu se oferă garanție privind corectitudinea, integralitatea sau actualitatea datelor furnizate.
