Instalație de sudură cu laser 4 kW / 6 axe

AMADA Laserschweißanlage FLW-4000

Date tehnice:

FLW este o celulă de sudură laser flexibilă și foarte productivă, cu echipare completă. Fasciculul laser focalizat este utilizat ca sursă de energie pentru topirea și îmbinarea materialelor.

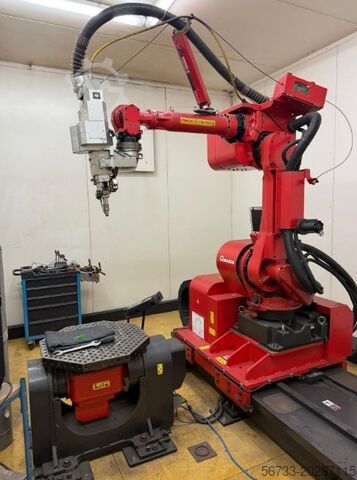

Celula laser este compusă dintr-un laser fibră, un robot industrial cu 6 axe, care se deplasează pe o șină de translație.
Piesele ce trebuie sudate sunt fixate pe o masă rotativă și basculantă.
Cabina de siguranță, echipată cu ușă glisantă, asigură un mediu de lucru sigur.

Robot:

Tip: M-710iC/50 (FANUC)
Controler robot: SYSTEM R-30iA (FANUC)
Control CNC: AMNC
Număr axe controlate: 6
Domeniu de acțiune: 2050 mm
Cap de sudură: AMADA
Repetabilitate: 0,07 mm
Cabină de siguranță: carcasă completă

Șină de deplasare robot:

Lungime: 1500 mm
Viteză de deplasare: 60 m/min
Repetabilitate: ± 0,1 mm

Masa de poziționare:

Înălțime de lucru: 700 mm
Sarcină max. admisă: 500 kg
Axă de rotație: ± 720°
Axă de înclinare: ± 90°

Resonator:

Sursă de fascicul: YLS4000-S2T
Lungime de undă: 1070 - 1080 μm
Putere laser: 4 kW

Control:

Tip: Amada
Display: LCD Color Touchscreen 15”
Axe controlate: robot și axă liniară
Coordonate între robot și sursa fasciculului
Gkjdpfxoxndynj Abhoc
Memorie: 3 MB SRAM
Interfață I/O: LAN, USB

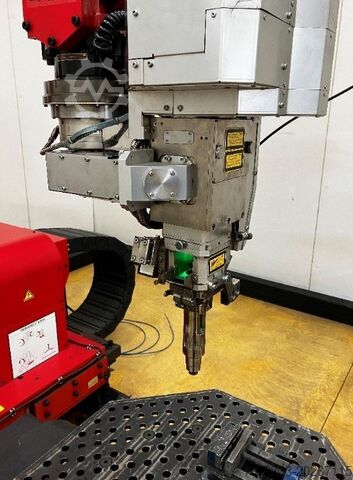

Cap de sudură: Amada
Reglaj focus: -10 mm până la 50 mm
Cameră CCD pentru sistem TAS inclusă standard
Weaving optic şi duză Cross Jet incluse standard
Duză coaxială inclusă standard
Introducere sârmă de sudură: 0,8 până la 1,6 mm

Sistem Weaving:

Optica rotativă integrată face posibilă mișcarea circulară a fasciculului laser. Sistemul patentat de AMADA permite sudura rosturilor largi cu sau fără material de adăugare, inclusiv sudură aluminiu.

Sistem NC-Focus:

Sistemul NC-Focus ajustează automat poziția optimă de focalizare pentru condiția specifică de sudură. Permite sudura eficientă atât a îmbinărilor plane, cât și a colțurilor greu accesibile.

Avans sârmă de umplere și alimentare inteligentă cu gaz:

Poate fi introdusă până la 20 kg de sârmă de umplere. La utilizarea TAS (Teach-Assistant-System), duza de gaz se retrage automat.

TAS (Teach-Assistant-System):

Sistemul TAS elimină operațiunile manuale de programare, consumatoare de timp. Abaterea dintre traseul programat și cel real al cordonului de sudură este detectată cu ajutorul camerei CCD.

Stare:
Stare foarte bună
Mașina a fost folosită foarte puțin: aprox. 16.500 ore.

Vânzătorul nu răspunde pentru erori de scriere sau de transmitere a datelor. Mașina, ca aspect, tehnică și uzură, corespunde vechimii sale; mașinile second-hand sunt vândute fără garanție.
